22层设计中心办公大厦空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

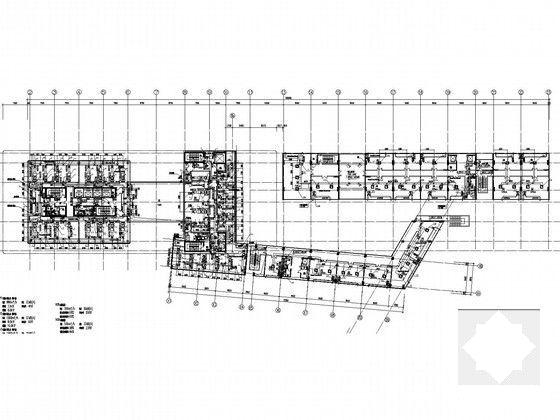

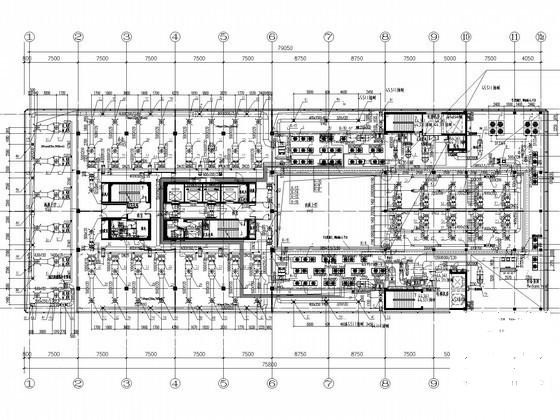

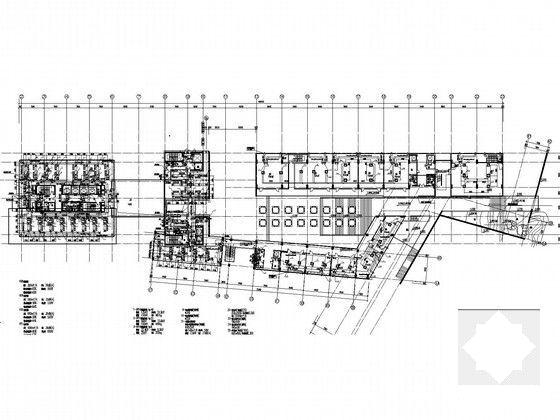

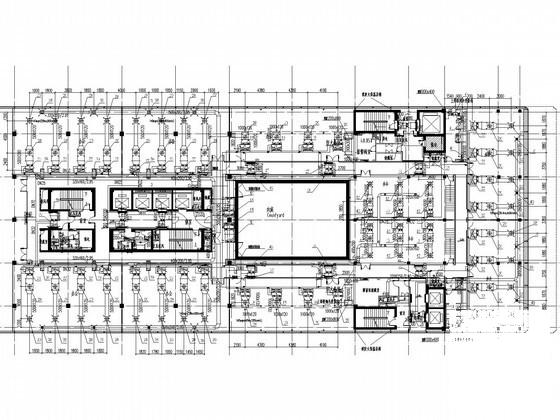

该项目位于上海市，是一个设计中心办公大厦，地上二十二层，地下二层。总建筑设计面积：47257平面米，其中：地上面积：35350平面米，地下面积：11907平方米。图纸内容包含设计施工说明，主要设备材料表及图例，人防设计与施工说明及通风系统原理图，通风系统 平面布置图 ，人防送排风机房剖面详图，平面空调系统布置图，防排烟系统图，水系统图等...

二、空调系统：

1.冷热源：采用直接蒸发式变冷媒热泵机组，风冷涡旋式热泵机组...

2.风系统：采用全空气定风量低速风管系统，变冷媒空调加新风系统...

3.水系统：采用机械循环异程式系统...

三、通风排烟系统：

1.通风系统：战时由出入口部进风，设机械送风系统，分别有口部消波装置MH8000-6，粗过滤器、密闭阀门、过滤吸收器、通风机等防护通风设备组成三种通风方式：清洁式通风、滤毒式通风和隔绝式通风。对应清洁式通风时，在干厕设机械排风，分别经排风口部消波装置MH8000-6从出入口排至工程外部。滤毒通风时，超压排风经手动密闭阀和自动排气活门依次经过简易洗消间、防毒通道，然后经口部消波装置排至工程外部。此时应保证防毒通道有40次/时换气量。地下一层,地下二层的变配电室、水泵房，储藏室均设机械通风系统...

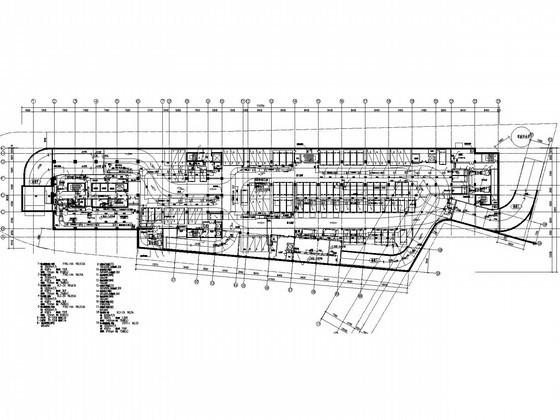

2.防排烟系统：地下车库分别设置机械送风和排风（兼补风和排烟）系统，进风和补风则通过车道自然进风；超过20米的内走道均设置机械排烟系统，排烟量按每平方米60m3/h计算,但排烟量不小于13000m3/h，办公室、全多功能厅等面积超过100m房间采用自然排烟，自然排烟窗面积按规范要求不小于建筑面积的2%...
