地下上室通风排烟及人防系统施工CAD图纸

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 地下层数:4层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 项目所在地:湖南

附件详情

1、设计概况

该项目地下四层平时为车库,战时设有3个甲六级二等人员掩护体,1个甲五级专业队人员掩蔽体,1个甲六级人防物资库和1个甲五级战时固定电站。甲六级二等人员掩护体设有独立的战时进风系统和独立的战时排风系统,可以进行清洁式、隔绝式和滤毒式三种通风方式的转换。甲五级专业队人员掩蔽体可以进行清洁式、隔绝式和滤毒式三种通风方式的转换。人防物资库设有清洁式通风、隔绝通风。人防电站设置独立的通风系统。

地下四层战时通风排烟

地下三层平时通风排烟

人防送风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

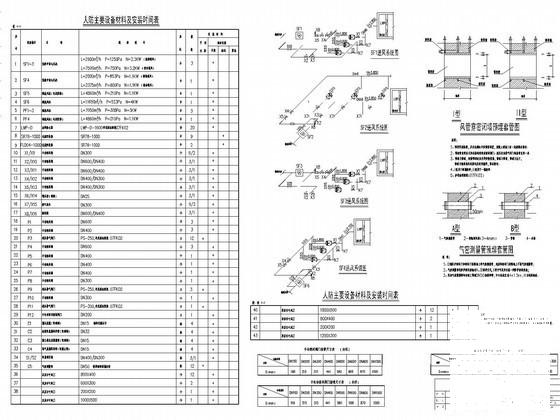

  • 人防通风图纸 - 1
    人防通风图纸 - 1

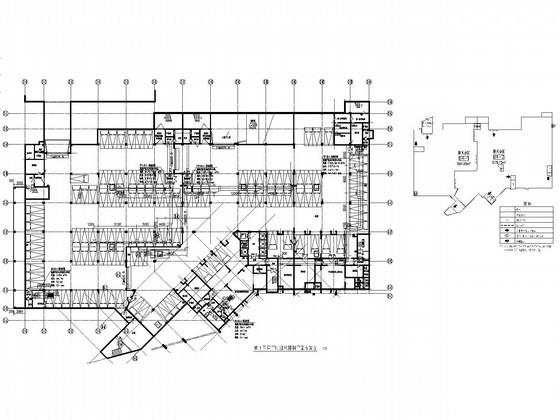

  • 人防通风图纸 - 2
    人防通风图纸 - 2

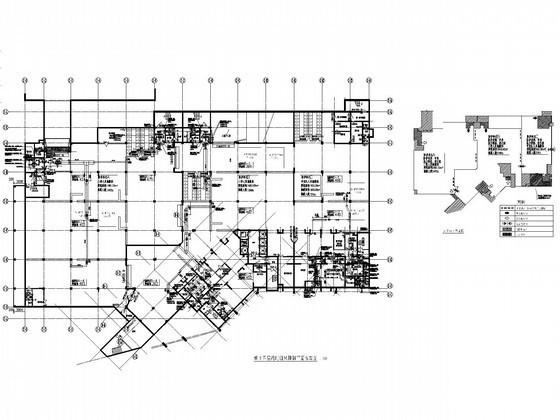

  • 人防通风图纸 - 3
    人防通风图纸 - 3

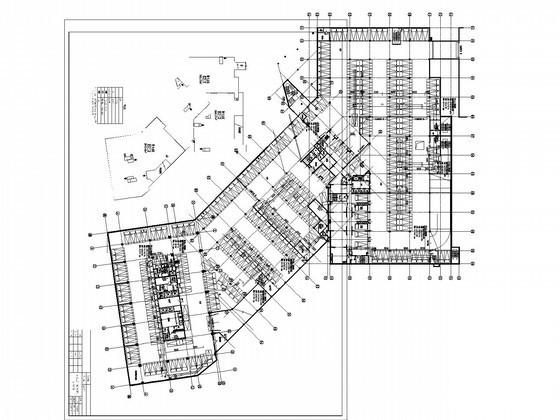

  • 人防通风图纸 - 4
    人防通风图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
