住宅楼采暖通风设计施工CAD大样图
- 建筑类别：住宅建筑
- 建筑类型：高层建筑
- 地上楼层：17
- 地下楼层：1
- 地下室：车库
- 设计阶段：施工图设计
- 设计内容：通风,采暖,防火排烟
- 设计详细说明：有
- 采暖系统：散热器热水
- 参考图纸：20张以下
附件详情
- 设计施工说明
- 资料目录
- 采暖平面图
- 采暖系统图
- 加压送风平面图
- 排烟平面图
- 通风平面图
- 大样图
附件详情
本图纸为本溪某经济适用房的采暖通风工程。地上17层，地下1层。设计内容涵盖：采暖系统设计、通风系统设计、防排烟系统设计、加压送风系统设计。图纸共18张。

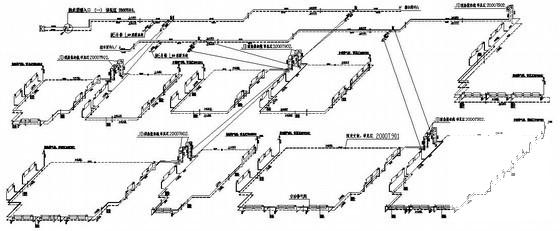

采暖系统图

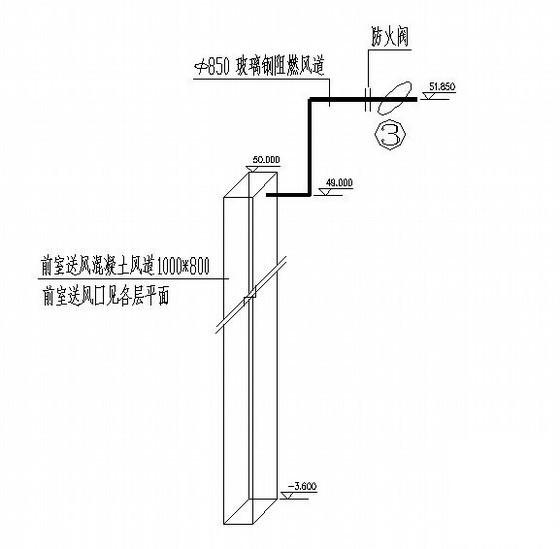

送风大样图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

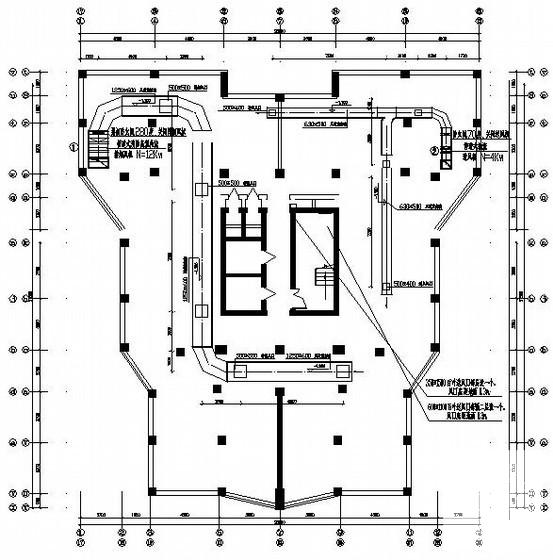

住宅楼采暖通风 - 1 -
住宅楼采暖通风 - 2 -
住宅楼采暖通风 - 3
以上是部分截图，请下载附件后查看完整高清内容
