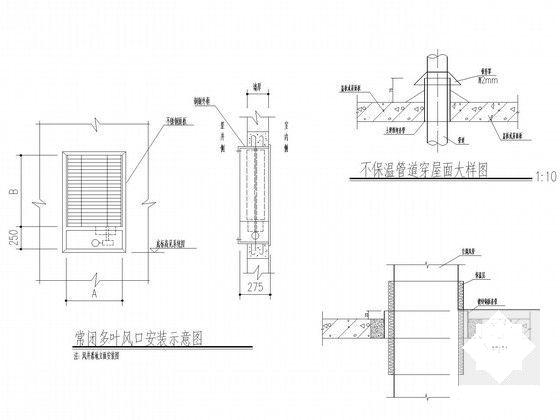

高层商业综合楼空调及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：

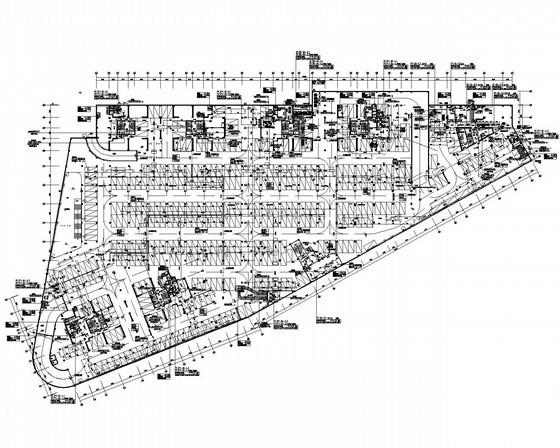

该项目为商业用地项目，1#-3#楼为一类高层综合楼地上十九层，4#楼为一类高层旅馆，地下室功能为平时地下车库及设备用房，战时为二级人防...
二、冷热源：
设计为集中空调系统：采用风冷螺杆式水冷冷水机组...

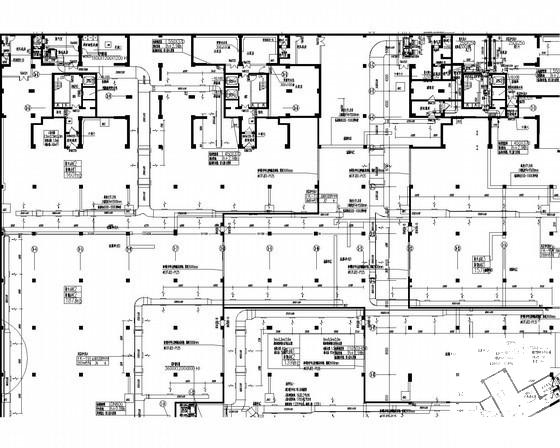

三、空调系统：
1.柜式空调器全空气风管送回风系统：超市，百货，运动健身中心等大空间。
2.风机盘管加新风系统方式：超市办公室等。
3.空调水系统：采用两管制水系统，异程水系统。负荷侧冷冻水流量为变流量，冷冻机侧冷冻水流量为定流量...
四、通风系统：
1.所有的设备用房、变配电室、库房、卫生间、垃圾间、污水间等均设有机械通风系统。
2.所有排风机均由大楼管理中心手动、现场手动或由程序按时段自动启停；卫生间通风器就地控制...

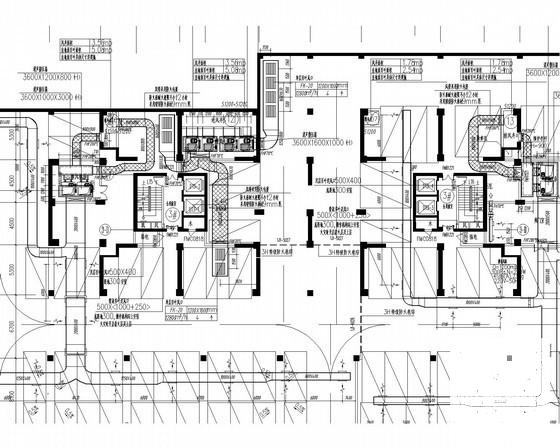

五、防排烟系统：

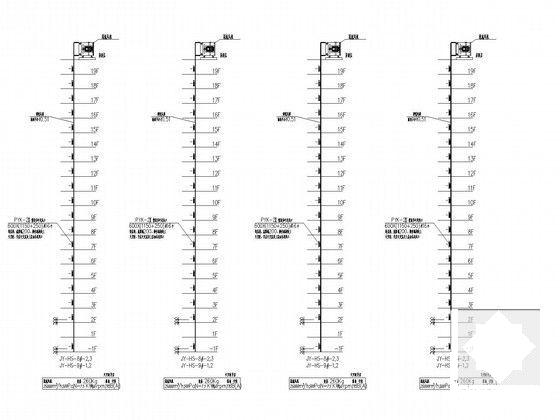

1.所有核心筒防烟楼梯间及合用前室不能采用自然防排烟时，均设独立的机械加压送风系统。
2.采用车道自然补风,无条件自然补风的采用机械补风方式，补风量不小于排烟量的50%设置...

图纸共41张。
