8544平米8层门诊综合大楼空调通风及防排烟系统设计施工CAD图纸
- 设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：8544平方米
- 地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 冷热源：空气调节器
- 空调系统：空气-水系统,制冷剂系统
- 送风方式：侧面送风
附件详情
一、项目概要：
该项目是一多层门诊综合大楼建筑，建筑总面积约8544平方米，地上八层。图纸内容包含主要设备材料表及图例，空调风管平面布置图，空调管道平面布置图，屋顶空调
平面布置图
等...
二、空调系统：
1.冷热源：直流变频中央空调系统...
2.风系统：采用风机盘管加新风系统...

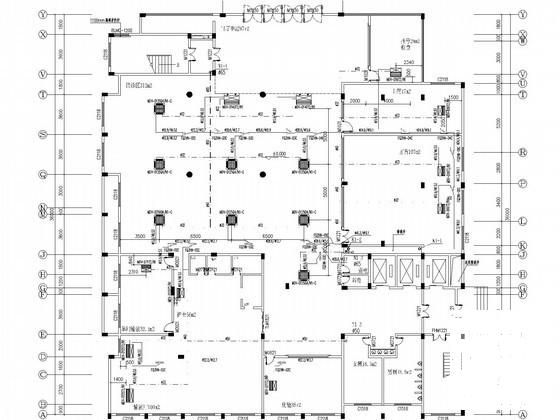

一层空调管道平面布置图

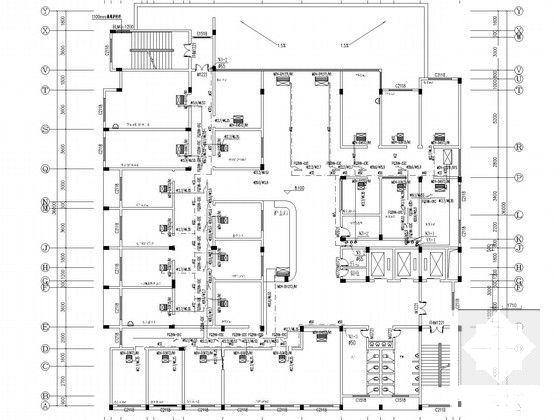

二层空调风管平面布置图

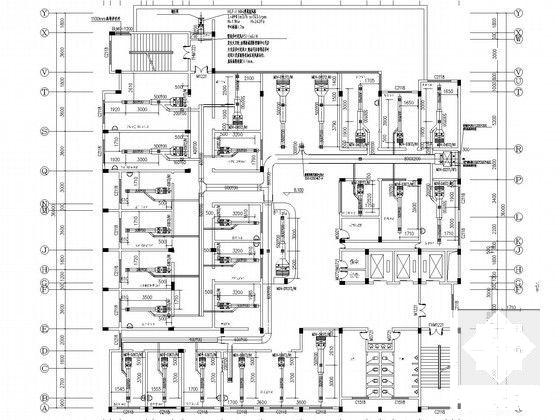

三层空调风管平面布置图
三层空调管道平面布置图

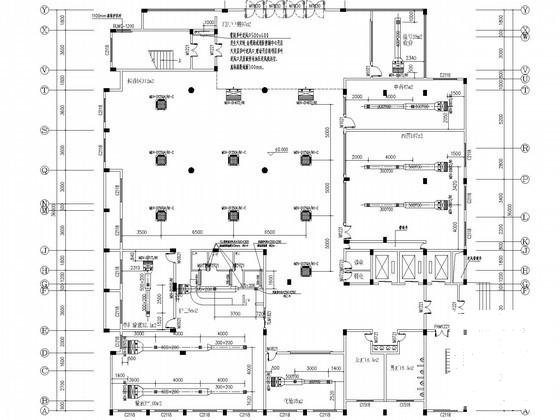

二层空调管道平面布置图
