3层医药车间空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制,异程式
  • 项目所在地:安徽

附件详情

一、项目概要:

该项目为安徽一个药品制作公司中药提取车间工程,地上三层。图纸内容包含设计施工说明,主要设备材料表及图例,洁净区风量风压平面图,送风平面图,回风平面图,通风除尘平面图,排烟平面图,蒸汽及蒸汽凝结水管平面图,压缩空气及冷冻水管平面图,风口定位平面图,通风平面图,动力管道平面图,净化空调系统流程图,JK-1、2系统空调机组分段表,屋面设备平面图等...

二、空调系统:

1.冷热源:采用冷冻站冷水机组,蒸汽管道...

2.风系统:采用全空气系统...

3.水系统:采用二管制异程式系统...

三、通风排烟系统:

1.通风系统:净化区域按工艺要求进行排风,排风量满足排除房间内的余热、余湿,除尘房间按满足排除粉尘所需风量进行排风;非洁净区排风采用混流斜流式管道风机进行机械通风,以满足排热排湿要求,更鞋、男更、女更等生产辅助房间采取通风措施...

2.防排烟系统:空调机房及通风机房的风管在穿越机房的隔墙处均设有防火阀(70°C);排烟量按60m3/h*m2计算,风机入口处排烟防火阀采用常开型,280°C关闭输出电信号的排烟防火阀...

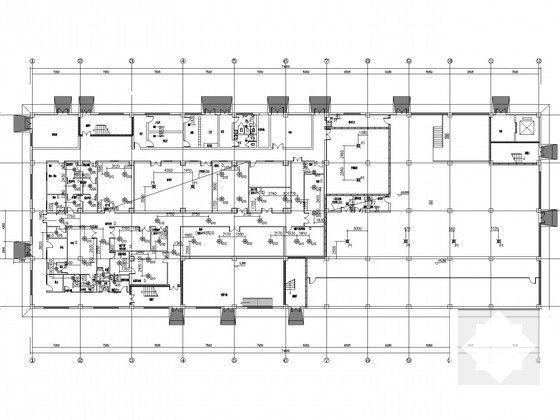

一层排烟平面图

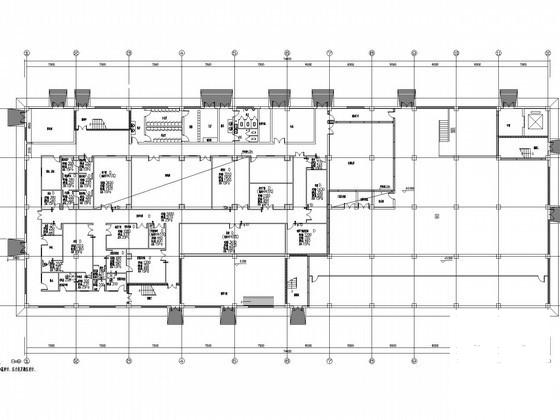

一层洁净区风量风压平面图

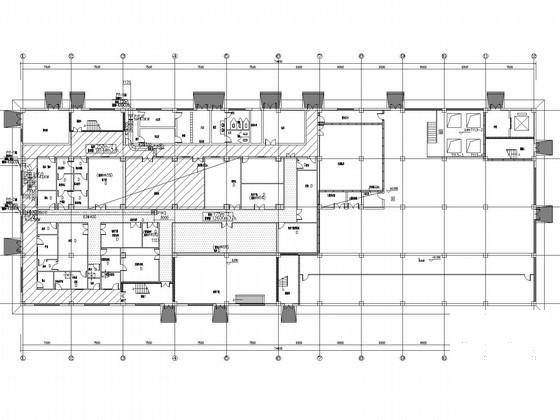

一层通风除尘平面图

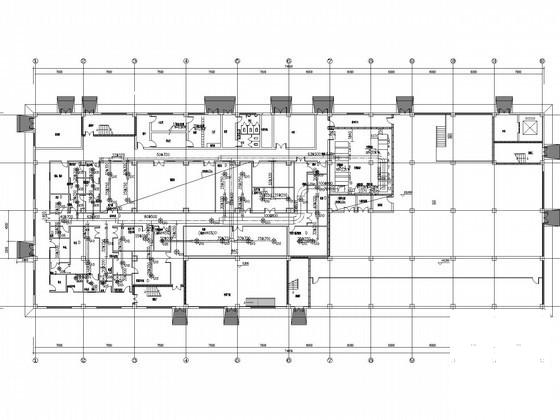

一层风口定位平面图

一层风口定位平面图

净化空调系统流程图

一层回风平面图
