大型展馆空调通风及防排烟系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：商业,文化
- 建筑设计面积：30810平方米
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计内容：空调,通风,防排烟,冷热源
- 空调系统：空气-水系统
- 采暖系统：散热器供暖
- 送风方式：散流器送风
- 节点大样：风机盘管
附件详情
一、项目概要：
该项目建筑面积 30810平方米，二层，局部三层。工程等级：一级。设分区式中央空调及通风排烟系统。图纸内容包含设计施工说明、空调通风管道布置图、空调水管道布置图、空调通风排烟设备布置图，水系统轴测图等...
二、空调系统：
1.冷热源：采用模块式风冷热泵机组系统...
2.风系统：采用风机盘管加新风系统和变风量空调机系统....
三、通风排烟系统：
1.通风系统：机械通风系统...
2.防排烟系统：内走道及中庭设专用机械排烟系统...

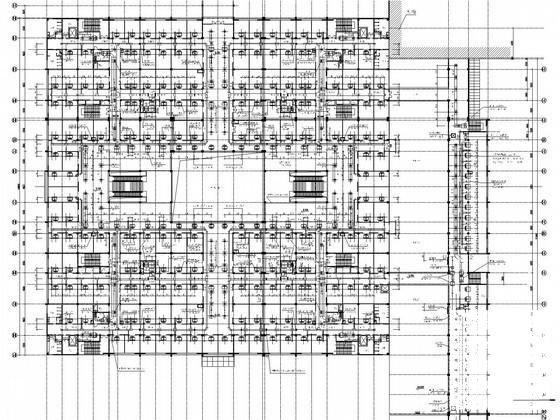

底层空调通风管道布置图

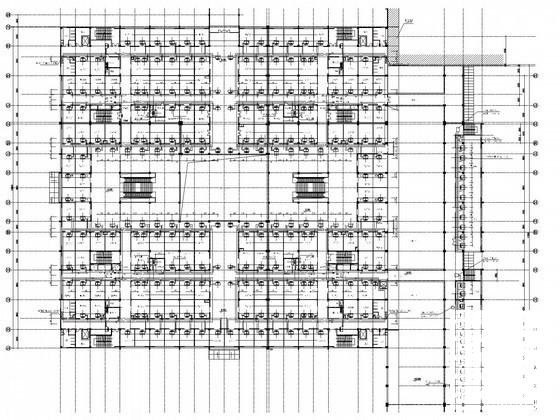

二层空调水管道布置图

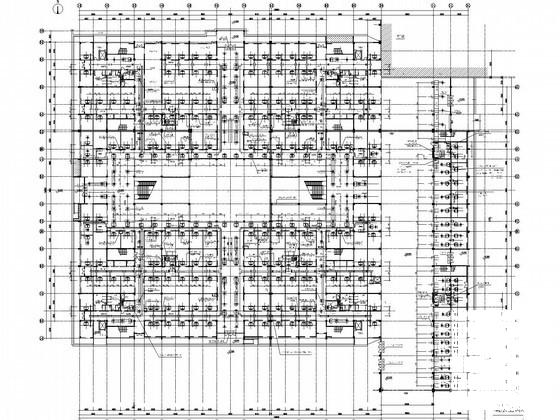

二层空调通风管道布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
通风及防排烟系统 - 1 -
通风及防排烟系统 - 2 -
通风及防排烟系统 - 3 -
通风及防排烟系统 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.53 MB
- 收藏次数：0
-
文件名称：
附件-995857977050790896080.rar
