25层塔楼住宅通风防排烟设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:广东

附件详情

  • 通风设计施工总说明
  • 通风系统图、设备及主要材料表、图例

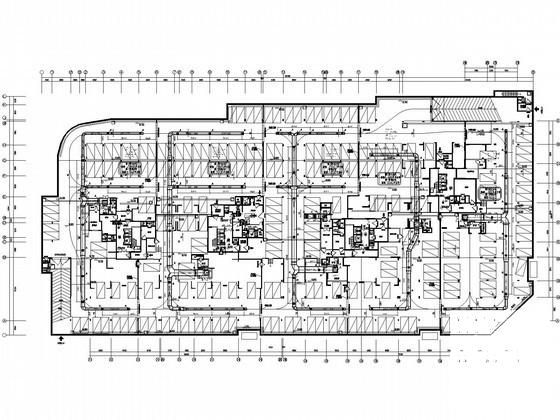

  • 地下层通风平面图
  • 风井、百叶布置平面图

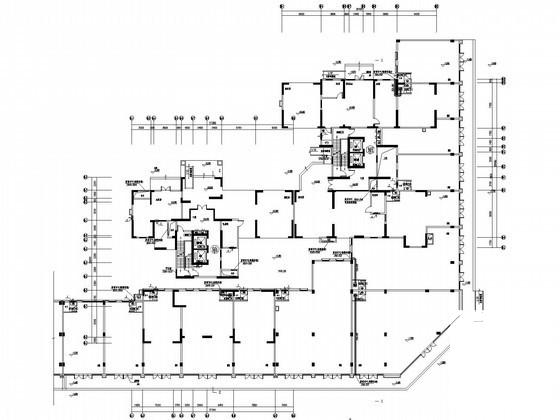

  • 通风平面图

附件详情

稿件为广东湛江某住宅小区两栋25层单元式塔楼住宅及地下室 通风防排烟 设计施工图;建筑高度为77.8米。
设计范围:设备用房通风设计;防烟楼梯间、电梯前室及其他功能房间的通风、防排烟设计。地下室汽车库的通风、防排烟设计及设备用房的通风设计。

,图纸共12张。

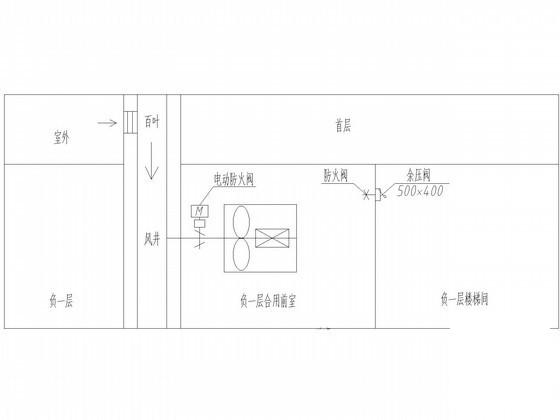

合用前室加压送风系统图

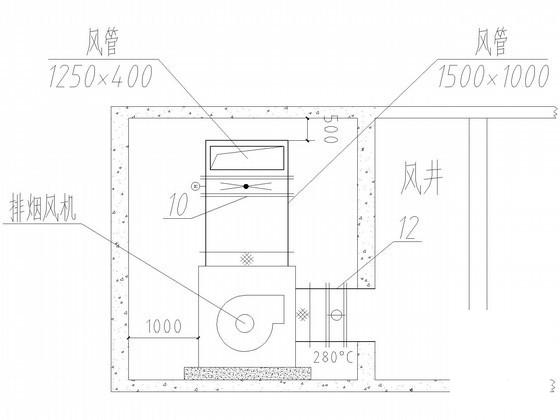

通风机房剖面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 通风防排烟设计 - 1
    通风防排烟设计 - 1
  • 通风防排烟设计 - 2
    通风防排烟设计 - 2
  • 通风防排烟设计 - 3
    通风防排烟设计 - 3
  • 通风防排烟设计 - 4
    通风防排烟设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
