30层大厦空调通风CAD施工图纸(地下3层)

  • 设计阶段:施工图设计
  • 设计内容:中央空调, 通风排烟
  • CAD版本:CAD2000
  • 建筑地上层数:30层
  • 建筑地下层数:3层
  • 空调形式:分机盘管加新风系统

附件详情

该项目为超高层写字楼,地上主体30层,局部25层,裙房3层,局部6层,地下3层。
设计范围:地下一层直燃机房和十五层热交换站工艺设计;裙房和塔楼中央空调设计;A、B塔楼公共卫生间、汽车库与设备用房通风设计; 人防通风设计;地下汽车库与塔楼内走道机械排烟设计;防烟楼梯间、合用前室和避难层加压送风设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 大厦施工图 - 1

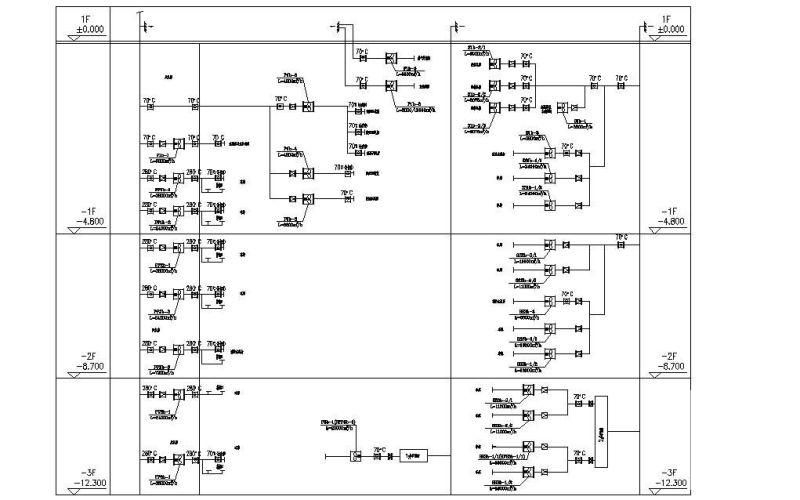

    大厦施工图 - 1
  • 大厦施工图 - 2

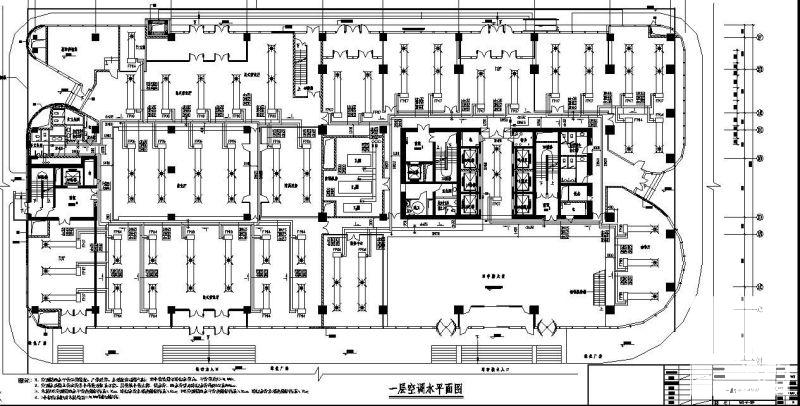

    大厦施工图 - 2
  • 大厦施工图 - 3

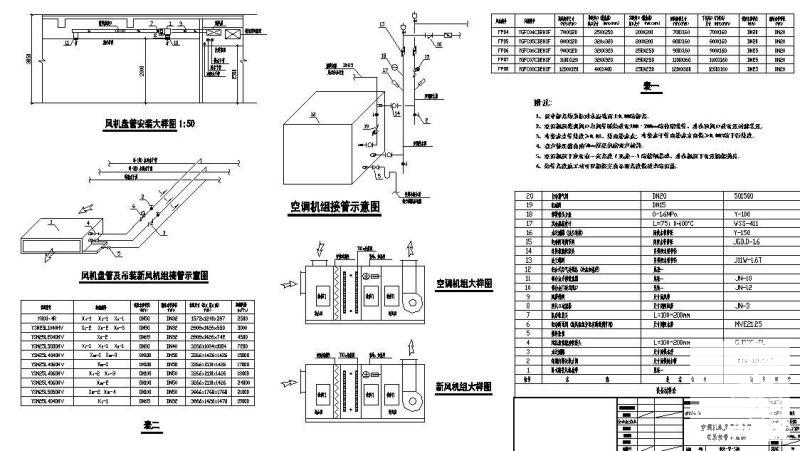

    大厦施工图 - 3
