29层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是武汉某还建小区项目,地上29层,地下一层,剪力墙结构带两层裙楼,抗震设防烈度为6度,采用筏板基础,基础设计等级为甲级,地下室防水等级为二级。

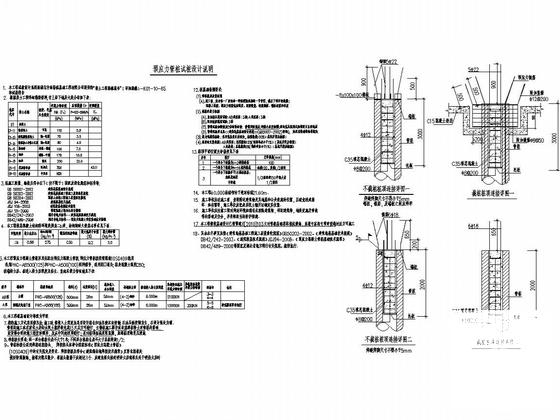

包括:结构设计总说明,预应力管桩试桩大样及设计说明, 水泥土搅拌桩位图,桩位图,承台、地梁及筏板布置图,地下室底板及筏板布置图,承台大样图,墙柱定位图,剪力墙柱表,各层梁平法图,各层板配筋图,楼梯大样等共计27张图。
4月。

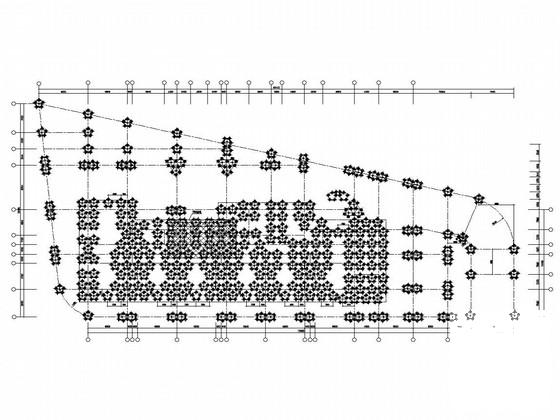

水泥土搅拌桩位图

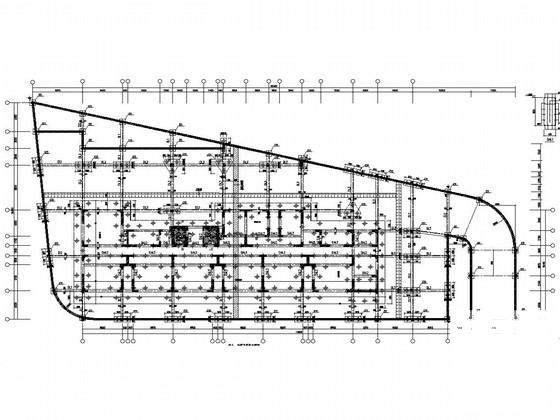

-4.250M~-0.050M层墙柱定位图

三层梁平法图

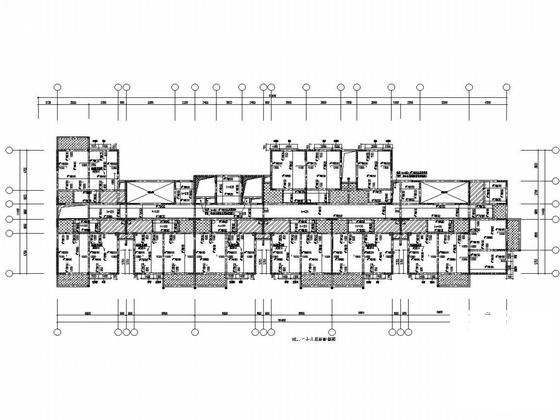

四~二十八层板配筋图

三层梁平法图
