24层剪力墙结构高层住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目是青岛某住宅楼项目,地上24层,剪力墙结构,地下一层,总高度70.2m,上部主体结构的嵌固部位为基础,抗震设防烈度为6度,主楼基础形式为平板式筏基,地基基础设计等级为乙级。

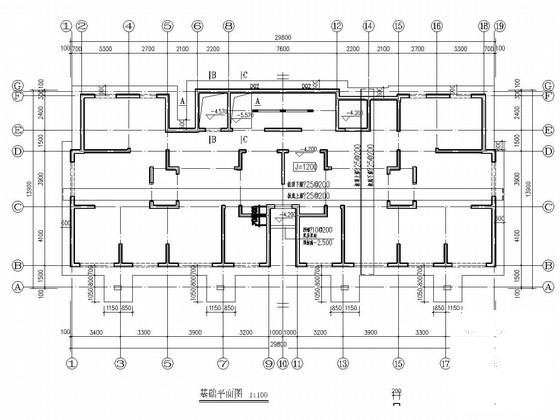

该资料包含:结构施工图设计总说明,基础平面图、详图,剪力墙 平面布置图 ,剪力墙暗柱详图,顶梁、板配筋平面图,楼梯结构详图,结构详图等共计20张图。
分享投稿时间:近几年9月。

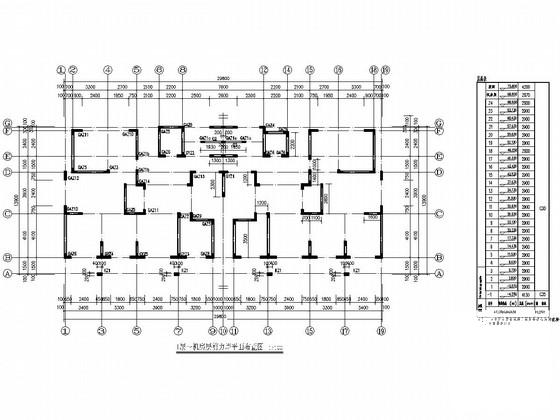

墙柱布置图

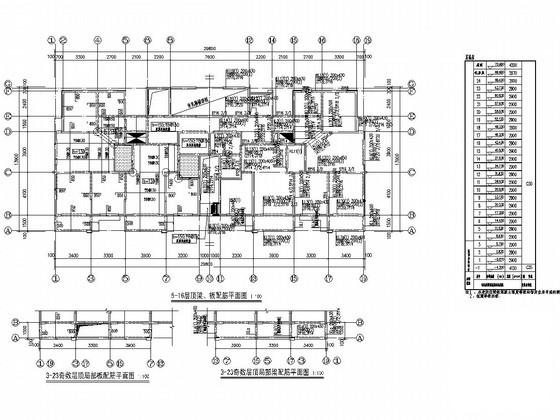

梁板配筋图

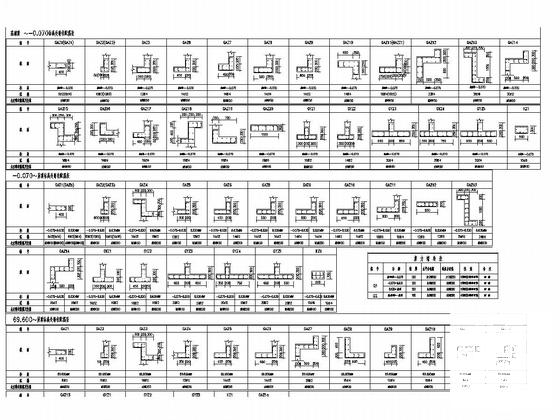

暗柱表

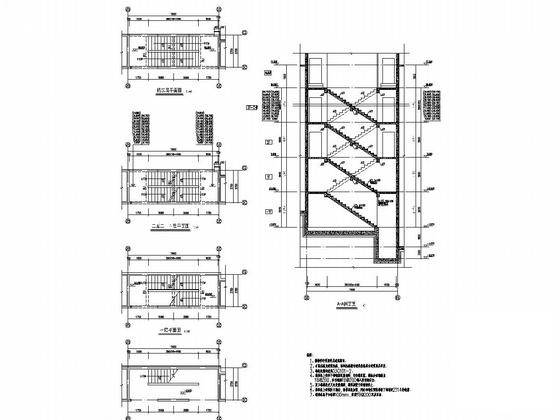

楼梯图

墙详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24层剪力墙结构高层住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 24层剪力墙结构高层住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 24层剪力墙结构高层住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 24层剪力墙结构高层住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 24层剪力墙结构高层住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 24层剪力墙结构高层住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
