32层剪力墙结构高层住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目是石家庄高层住宅楼项目,地上32层,地下2层,剪力墙结构,筏板基础,基础设计等级为甲级,剪力墙主体上部嵌固部位为基础顶。抗震设防烈度为7度。

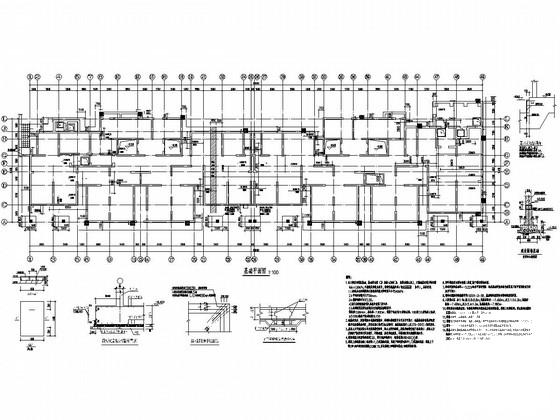

该资料包含:结构设计总说明(一~三),基础平面图,剪力墙平法施工图,剪力墙暗柱表,门框墙详图,人防楼梯结构图,梁板平法施工图,节点详图,楼梯结构图等共计29张图。
分享投稿时间:近几年3月。

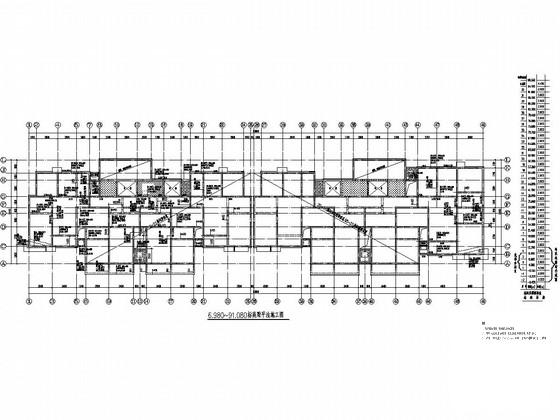

6.980~91.080标高梁平法施工图

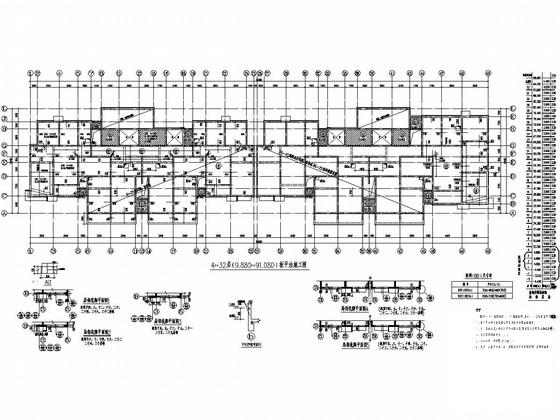

4~32层(9.880~91.080)板平法施工图

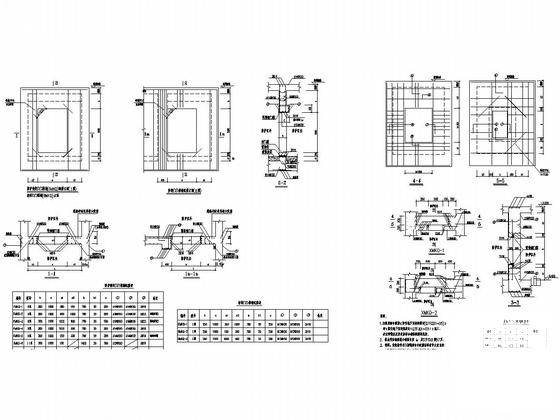

门框墙详图

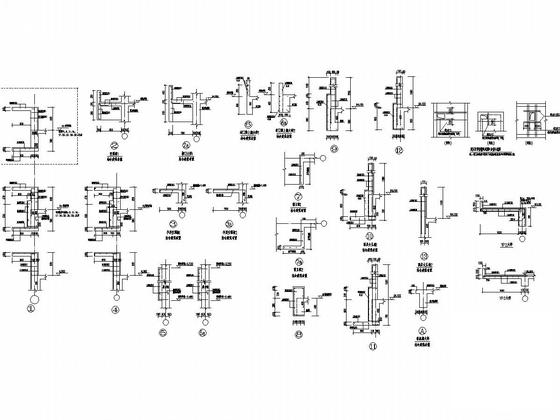

节点详图

人防楼梯结构图

5~32层(12.780~94.100)剪力墙平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
  • 高层住宅结构图纸 - 7
    高层住宅结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
