27层剪力墙结构高层住宅楼结构施工CAD图纸

附件详情

该项目是合肥高层住宅楼项目，地上27层，剪力墙结构，地下1层，建筑设计面积：10200平方米，采用钻孔灌注桩基础，基础设计等级为甲级，抗震设防烈度为7度。

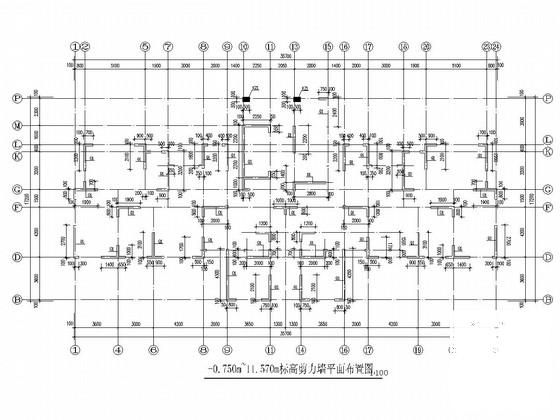

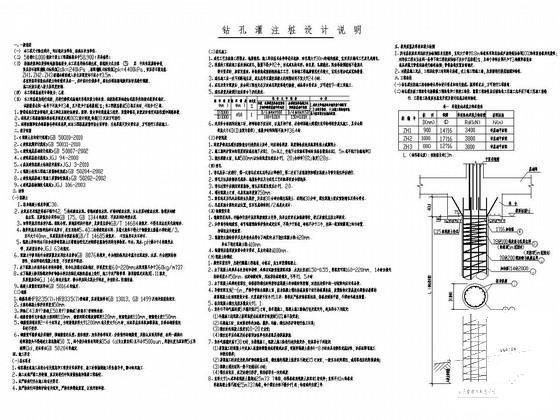

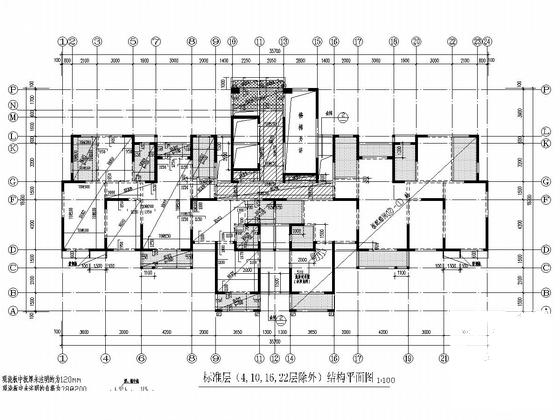

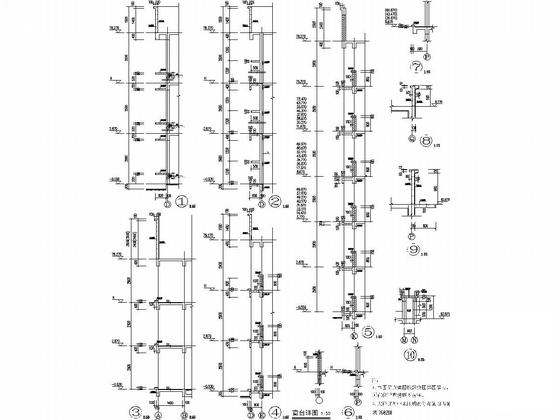

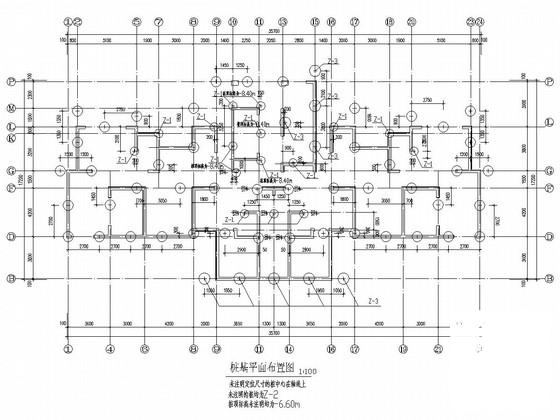

该资料包含：结构设计总说明，桩基说明，桩基平面布置图，桩基承台布置图，剪力墙 平面布置图 ，边缘构件详图，梁配筋图，结构平面图，节点详图，楼梯图等共计38张图。
分享投稿时间：近几年6月。
