18层剪力墙高层住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：8度抗震
- 风压：0.50kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：20张
- 设计年代：近代
附件详情
该项目是北京经济技术开发区住宅项目，剪力墙结构，地上18层，地下一层，抗震设防烈度为8度，平板式筏基，建筑场地类别为Ⅲ类。
包括：结构设计总说明，地下一层墙体结构平面图，基础结构平面图，顶板配筋平面图，暗柱详图等共计20张图。
9月。

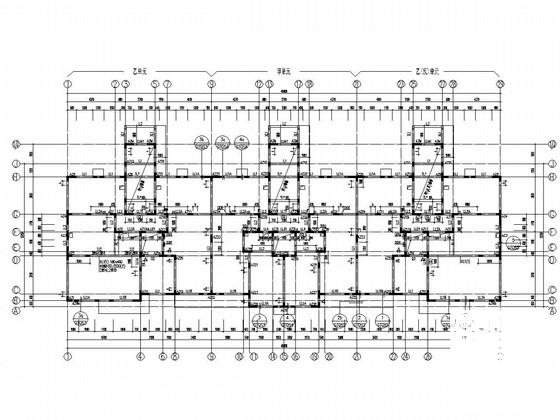

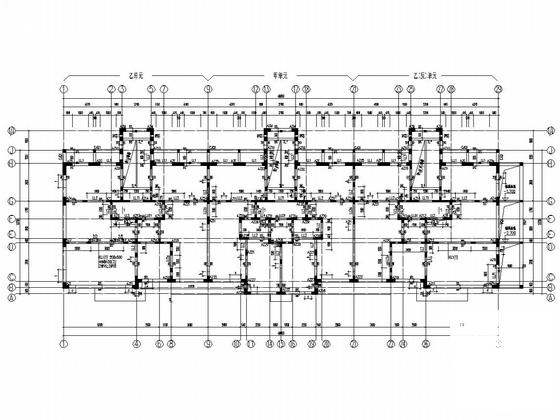

首层墙体结构平面图

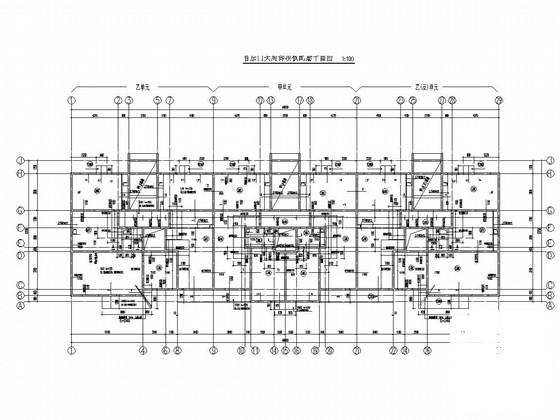

标准层顶板配筋平面图
板配筋图

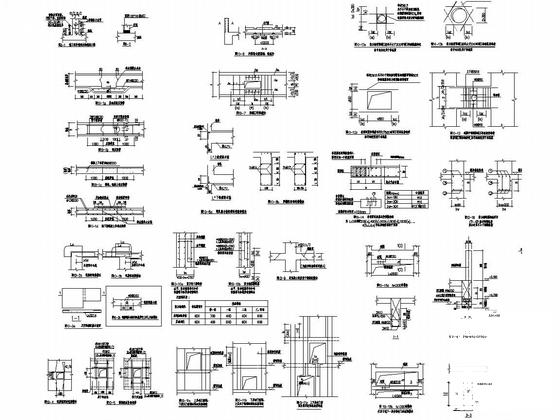

构造详图

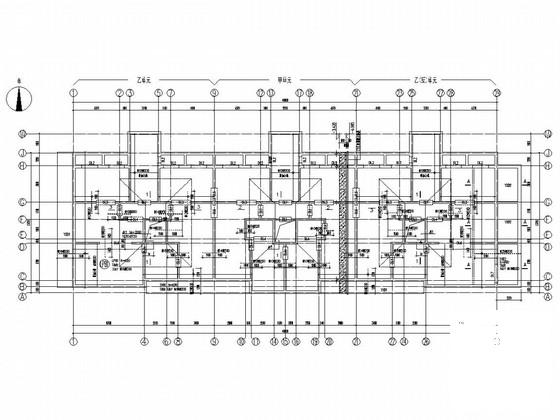

地下一层墙体、顶板留洞图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
高层住宅结构图纸 - 1 -
高层住宅结构图纸 - 2 -
高层住宅结构图纸 - 3 -
高层住宅结构图纸 - 4 -
高层住宅结构图纸 - 5 -
高层住宅结构图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
