24层剪力墙结构住宅楼结构CAD施工大样图(地下3层)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目是重庆住宅项目,地上24层,地下3层,剪力墙结构,结构总高度79.6米,地下建筑类别为半地下室,地下2、3层为车库,6度设防,基础采用独立基础和人工挖孔灌注桩,基础设计等级为甲级。
该资料包含: 结构设计说明 ,基础平面布置图,基础梁图,基础详图,墙、柱平面布置及配筋大样,墙、柱平面布置图,结构 平面布置图 ,梁板配筋图,楼梯图,大样图等共计33张图。
分享投稿时间:近几年3月。

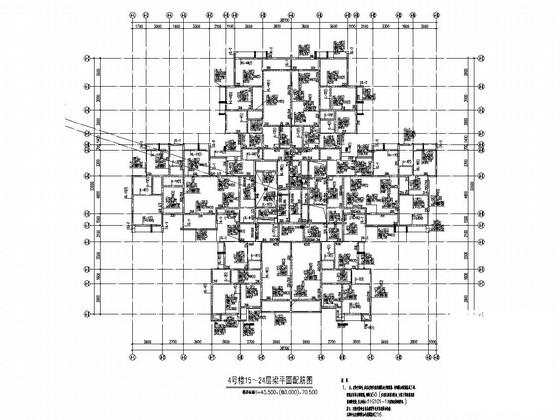

15~24层梁平面配筋图

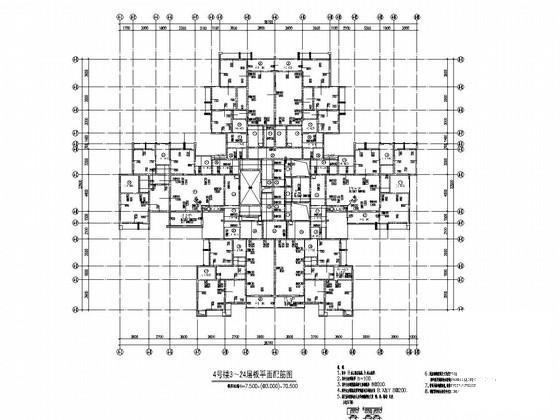

3~24层板平面配筋图

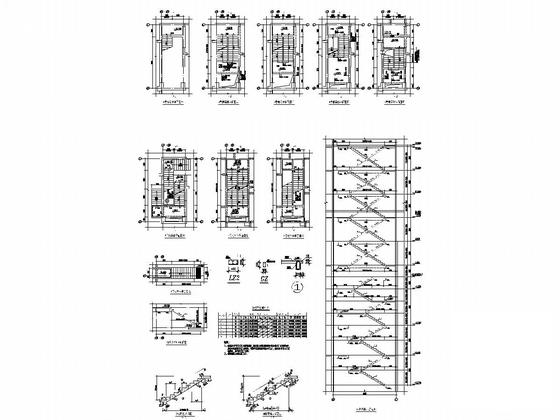

楼梯图

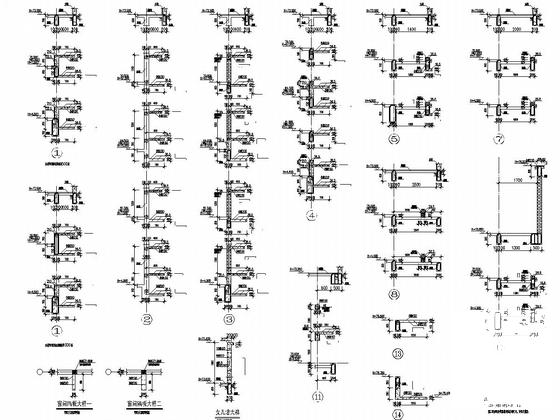

大样图

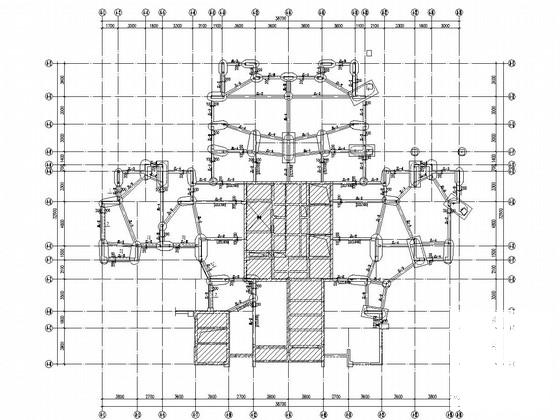

一层~二层墙、柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24层剪力墙结构住宅楼结构CAD施工大样图(地下3层) - 1
    第 1 张图
  • 24层剪力墙结构住宅楼结构CAD施工大样图(地下3层) - 2
    第 2 张图
  • 24层剪力墙结构住宅楼结构CAD施工大样图(地下3层) - 3
    第 3 张图
  • 24层剪力墙结构住宅楼结构CAD施工大样图(地下3层) - 4
    第 4 张图
  • 24层剪力墙结构住宅楼结构CAD施工大样图(地下3层) - 5
    第 5 张图
  • 24层剪力墙结构住宅楼结构CAD施工大样图(地下3层) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
