32层剪力墙结构高层住宅结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :条形基础,独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:48张
  • 设计年代:近代

附件详情

该项目是辽阳某高层住宅项目,剪力墙结构(地下一层,地上三十二层(不包括阁楼层),房屋高度地上96.540米(不包括阁楼层)。建筑计算的嵌固部位:地下一层顶板。基础形式为钢筋混凝土独立基础,条形基础及筏板基础。基础设计等级为甲级,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,基础平面布置图,地梁平面布置图,基础详图,各层墙柱 平面布置图 ,墙柱详图,各层梁板配筋图, 楼梯详图 等共计48张图。
分享投稿时间:近几年1月。

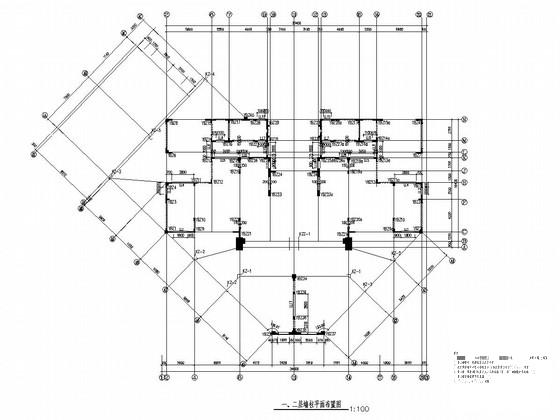

一、二层墙柱平面布置图

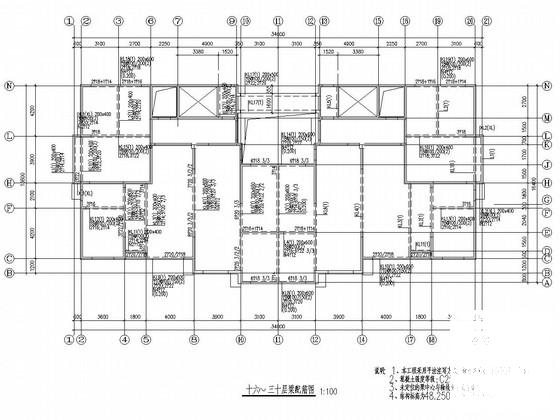

十六~三十层梁配筋图

剪力墙配筋表

墙柱详图

基础详图

楼梯详图

三十层板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
  • 高层住宅结构图纸 - 7
    高层住宅结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
