阆中市18326平米5层医院门诊综合楼空调通风CAD施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18326平方米
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量,双管制,闭式
  • 项目所在地:四川

附件详情

该建筑是阆中市某医院分院门诊综合楼及影像放疗中心,门诊综合楼地上五层,地下一层属一级多层建筑,建筑面积18326m2,建筑高度为22.650m,含影像及放疗中心(地上3层)。
该项目采用集中空调系统,空调冷源采用水冷螺杆式冷水机组、热源采用燃气型真空热水机组。机组均设于地下一层。本楼空调水系统为一次泵负荷侧变流量两管制闭式循环系统。学术报告厅采用全空气空调系统,其余部分均为风机盘管加新风系统。地下一层防烟楼梯间及其前室设置机械加压送风系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

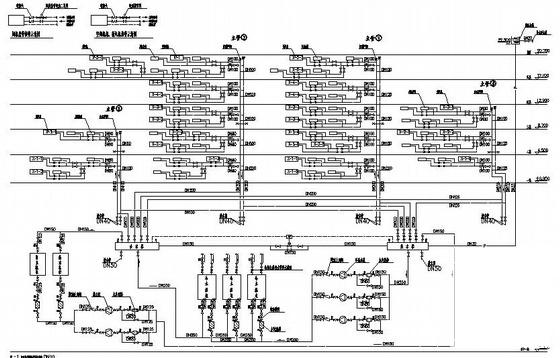

  • 医院门诊楼施工图 - 1
    医院门诊楼施工图 - 1

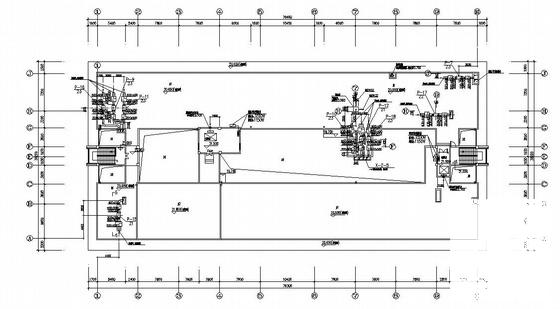

  • 医院门诊楼施工图 - 2
    医院门诊楼施工图 - 2

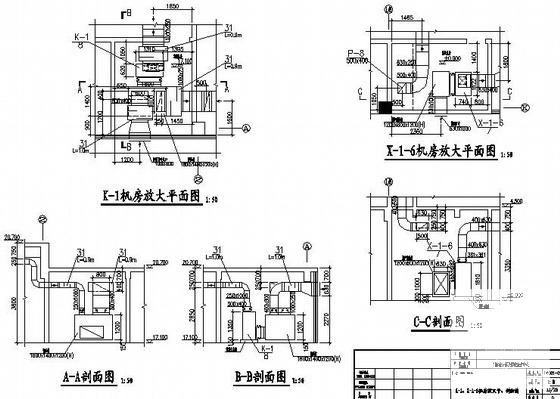

  • 医院门诊楼施工图 - 3
    医院门诊楼施工图 - 3

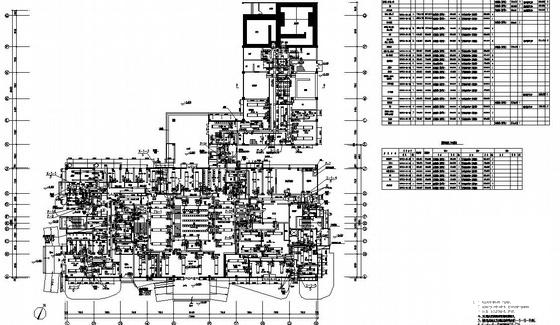

  • 医院门诊楼施工图 - 4
    医院门诊楼施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
