6647.28平方米4层框架结构居民区商业楼结构施工CAD大样图

附件详情

该项目位于陕西省合阳县，地上4层，地下1层，框架结构，总建筑设计面积：6647.28平方米，地上5222.98平方米，1424.30平方米，抗震设防烈度为7度，采用独立基础，基础设计等级为丙级。

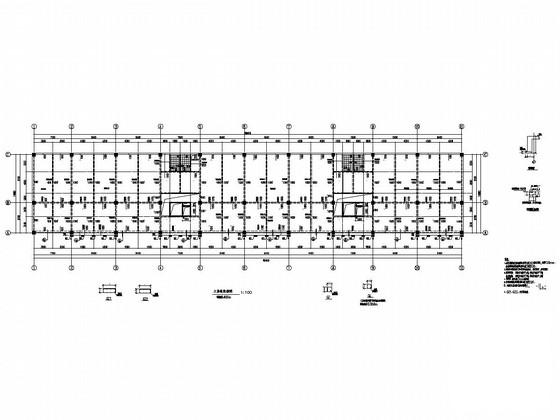

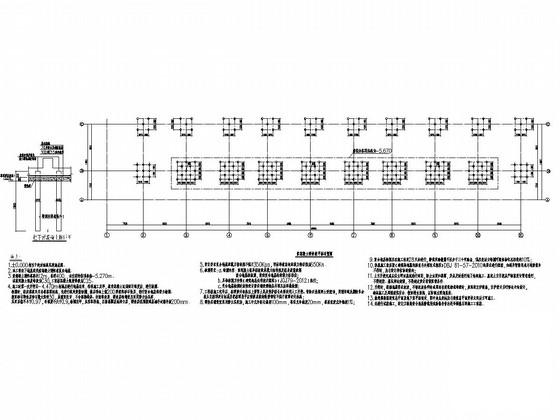

结构专业该资料包含：混凝土结构总说明，基坑开挖及素土挤密桩地基处理平面图，素混凝土刚性桩 平面布置图 ，梁板柱，楼梯图，大样图等共计24张图。

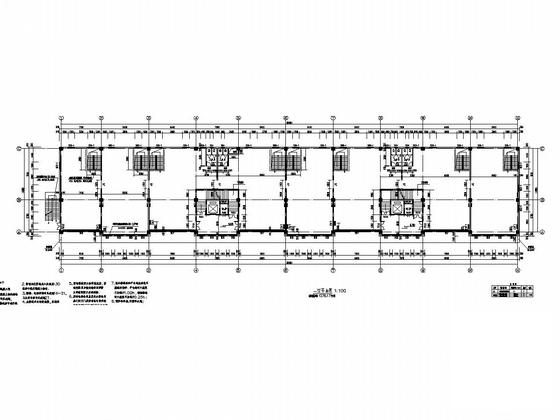

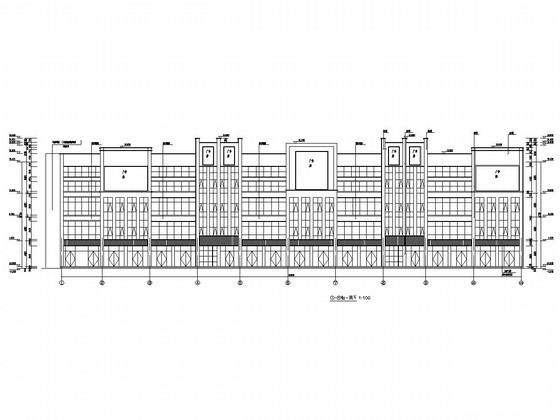

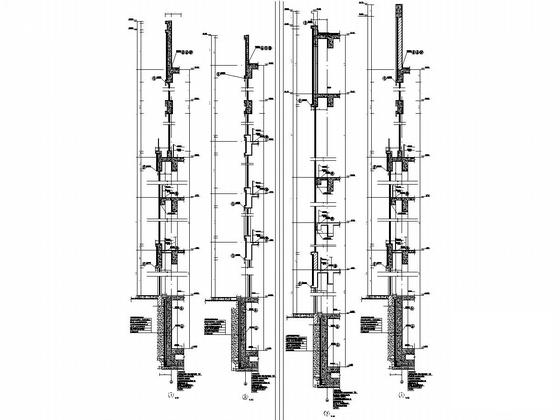

建筑专业图纸：建筑设计说明，平、立、剖面图，建筑用料表，门窗明细表，门窗大样，楼梯大样，墙身大样图等共计23张图。
共计47张图，分享投稿时间：近几年4月。
