21278平米16层医院综合大楼空调通风设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公,科研,医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21278平方米
  • 地上层数:16层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,制冷剂系统
  • 项目所在地:安徽

附件详情

  • 设计施工说明
  • 空调、通风设计统一图例
  • 主要设备表
  • 冷媒管平面图
  • 风系统平面图
  • 机房层冷媒管平面图
  • 机房层风系统平面图
  • 屋顶层平面
  • 正压送风系统图
  • 机械排烟系统图

附件详情

稿件为安徽阜阳某疾控中心综合大楼空调通风设计施工图;大楼总建筑面积23687平方米,其中地上建筑面积21278平方米,地下建筑面积2409平方米,地下为车库,设备用房等。地上为办公,实验室,服务大厅,会议等用房。建筑高度63.3米,地上16层,地下一层。该项目集中空调拟采用智能多联变频空调加新风系统,冷暖两用型。
设计范围:
1.门诊,办公,病房等舒适性空调设计。
2. 大楼内消防防排烟设计。
3.设备用房通风,排烟设计。

,图纸共28张。

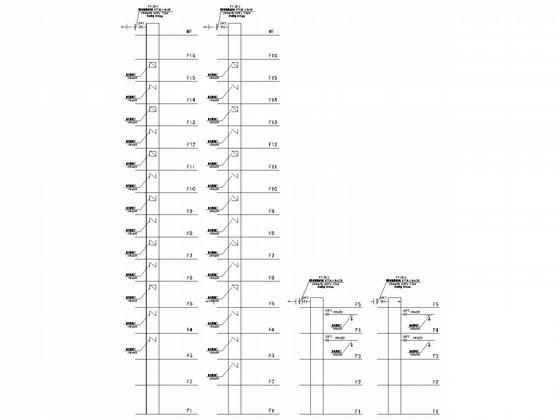

机械排烟系统图

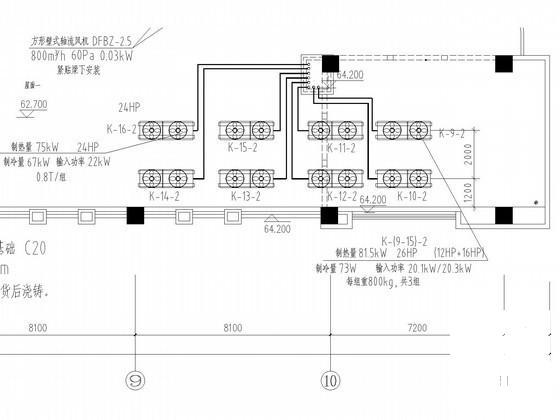

机房层冷媒管平面大样

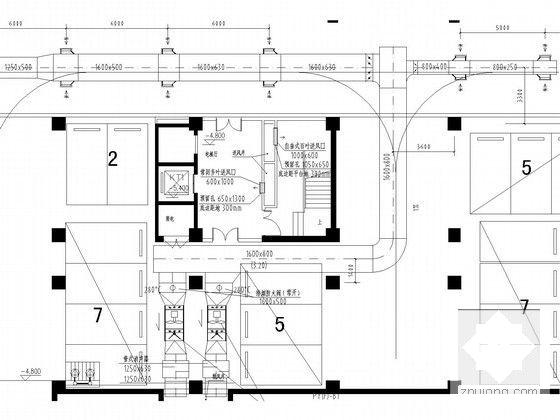

风管布置大样

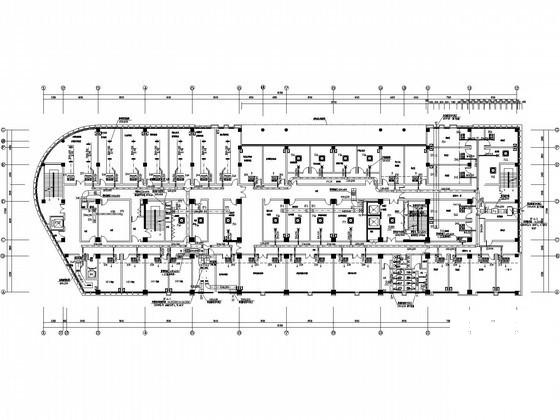

十六层风系统平面图

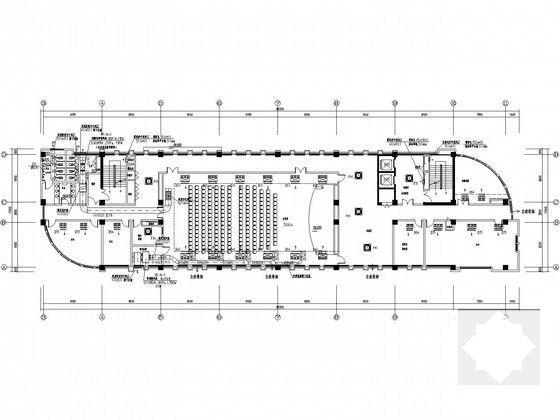

冷媒管平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合医院设计图纸 - 1
    综合医院设计图纸 - 1
  • 综合医院设计图纸 - 2
    综合医院设计图纸 - 2
  • 综合医院设计图纸 - 3
    综合医院设计图纸 - 3
  • 综合医院设计图纸 - 4
    综合医院设计图纸 - 4
  • 综合医院设计图纸 - 5
    综合医院设计图纸 - 5
  • 综合医院设计图纸 - 6
    综合医院设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
