7505平米6层地区国税局办公楼暖通空调施工CAD图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:中央空调, 散热器采暖
  • CAD版本:CAD2000
  • 参考图纸:24张
  • 建筑设计面积:7504.83平方米
  • 地上层数:6层
  • 地下层数:1层
  • 冷热源方式:电动式制冷机组加锅炉
  • 空调形式:分机盘管加新风系统
  • 采暖方式:空调系统

附件详情

该项目为XX地区国税局办公楼,建筑为框剪结构六层、带一层地下室,建筑总面积 7504.83m,建筑高度26.90m。设计内容:建筑室内空调新风、水系统,地下室制冷机房及防排烟系统。
该项目除地下室和卫生间冬季用散热器采暖外,余房间冬夏季均为风机盘管加新风的空气调节系统。
本楼夏季集中空调冷负荷490KW,冬季热负荷385KW。选用30HXC165A螺杆冷水机组一台,制冷量580KW。夏季冷水计算温度7°c/12°c,冬季热水计算温度 60°c/50°c。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

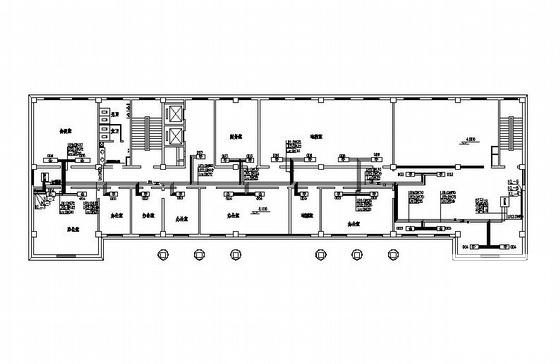

  • 办公楼暖通空调 - 1
    办公楼暖通空调 - 1

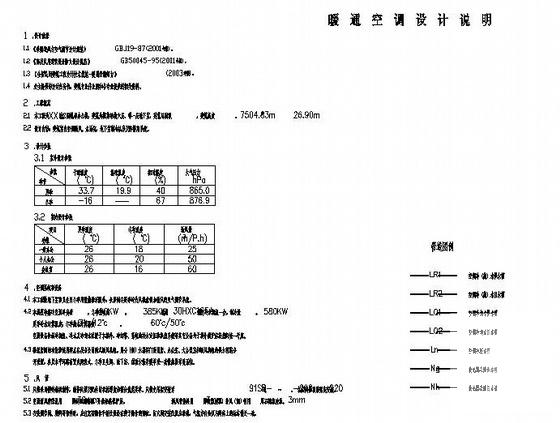

  • 办公楼暖通空调 - 2
    办公楼暖通空调 - 2

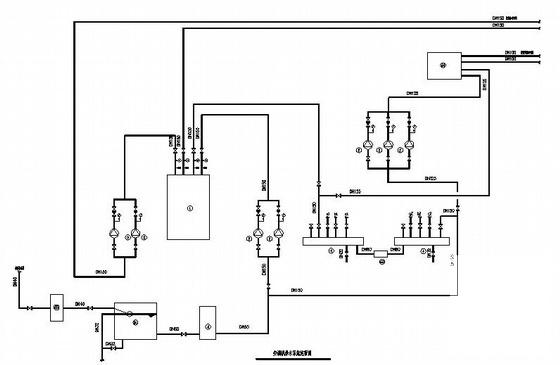

  • 办公楼暖通空调 - 3
    办公楼暖通空调 - 3
以上是部分截图,请下载附件后查看完整高清内容
