公租房工程给排水施工大样图cad平面图及系统原理图

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计面积： 11433.80平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 供水方式：市政供水
  • 排水体制：污废合流
  • 消火栓用水量室外(L/S)：15
  • 消火栓用水量室内(L/S)：20
  • 项目所在地：贵州
项目概要：该项目为 贵州省某公租房工程 给排水施工图 （含大样图） 。总建筑面积 11433.80 m，建筑体积 大于50000 ｍ。功能主要为 住宅 。建筑高度： 79.80 m；建筑分类: 高层住宅 ;耐火等级： 一 级。
设计范围:
建筑用地红线范围内的生活及消防给排水设计。其中包括：生活给水系统、生活污、废水排水系统、雨水排水系统、室内、外消火栓给水灭火系统、自动喷水灭火系统、 气体灭火系统、建筑灭火器配置。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

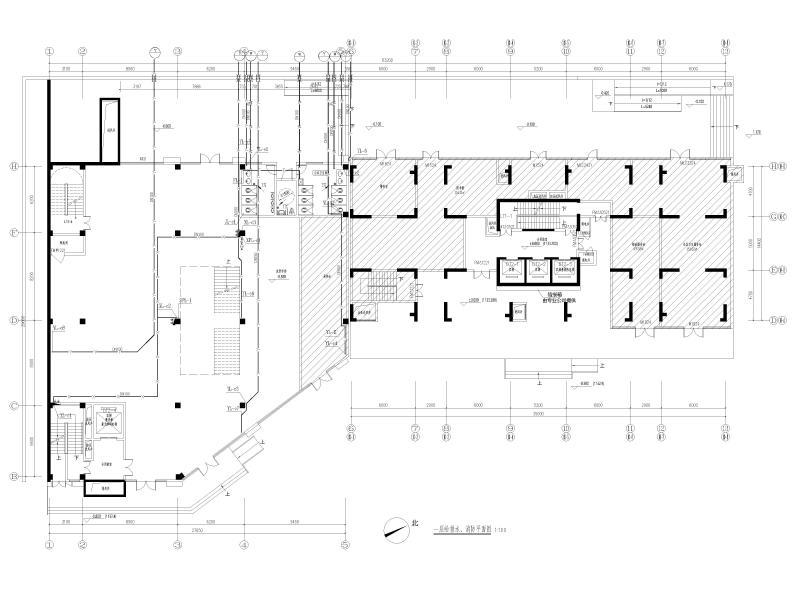

  • 一层给排水、消防平面图
    一层给排水、消防平面图

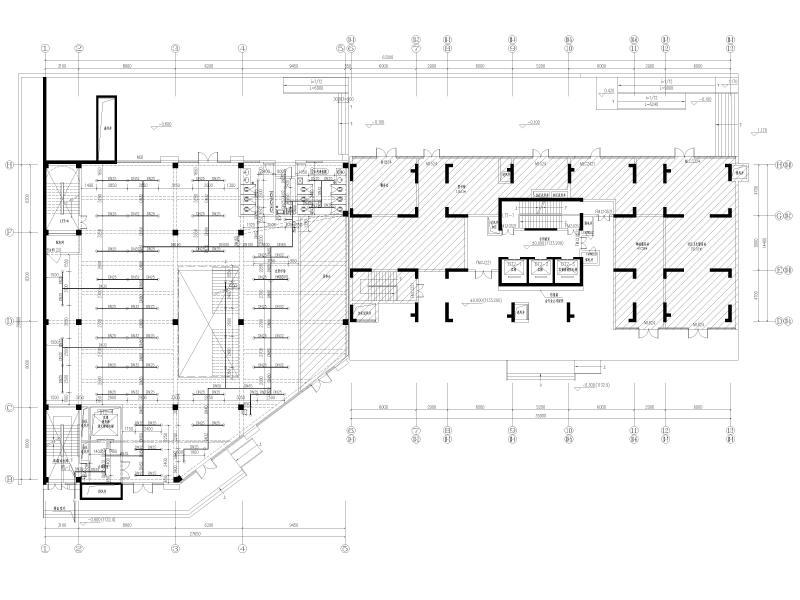

  • 一层自动喷水平面图
    一层自动喷水平面图

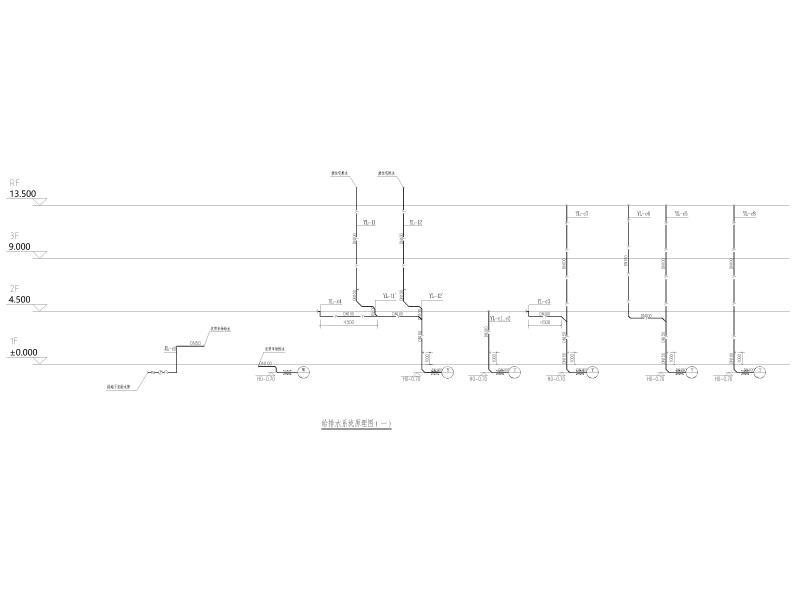

  • 给排水系统原理图（一）
    给排水系统原理图（一）

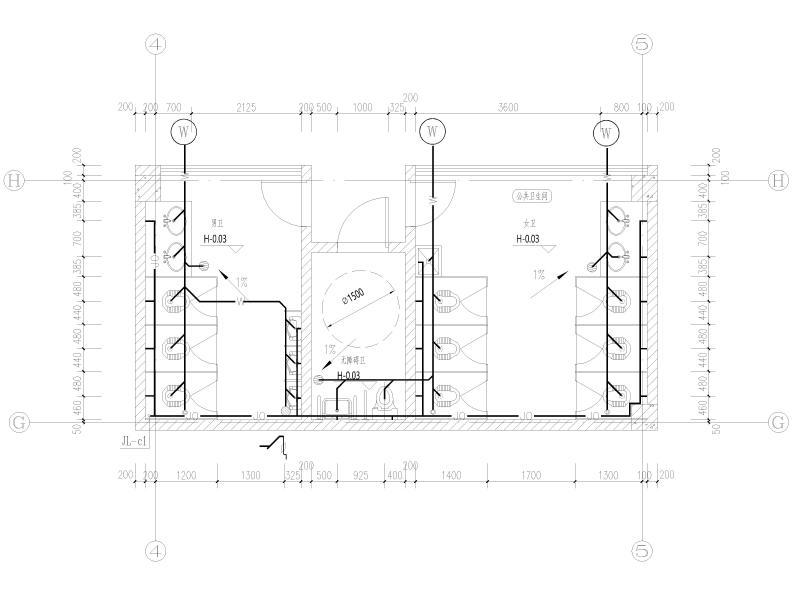

  • 公共卫生间给排水大样图
    公共卫生间给排水大样图

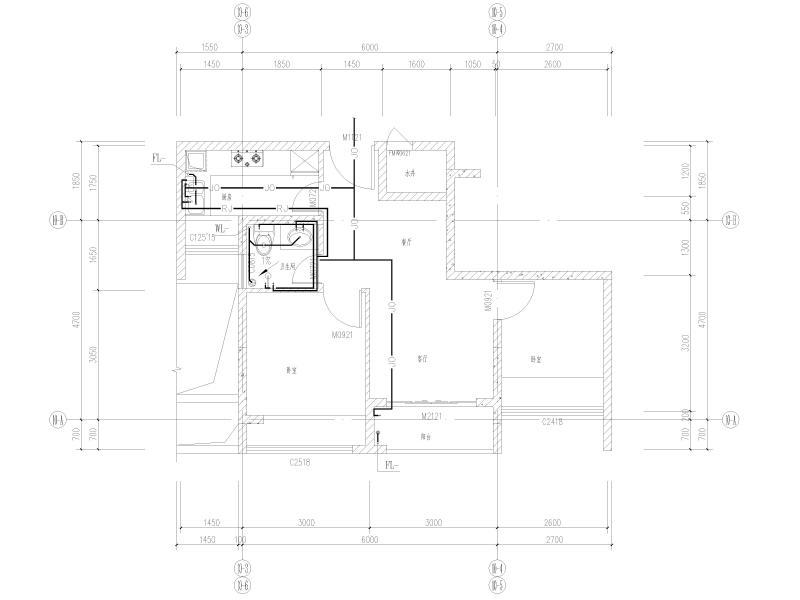

  • 户型给排水大样图（二）
    户型给排水大样图（二）
以上是部分截图，请下载附件后查看完整高清内容
