25层商业写字楼通风空调及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:11207平方米
  • 建筑地上层数:25层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

  • 暖通设计施工说明
  • 暖通空调系统图
  • 主要设备材料表及图例
  • 分段暖通空调平面图
  • 暖通空调平面图
  • 地下车库机房详图
  • ......

附件详情

一、项目概要:
商业写字楼位于江西省赣州市,用地呈长方形,规划占地面积11207平方米。 本项目为地下室3层、地上办公25层,商业3层;该项目地上由四栋单体建筑组成,B座为一栋25层高的写字楼,高99.3米,地下一~三层均为车库。人防设计位置为地下三层......
二、空调系统:
1.各户房间设多联机空调:各户房间设多联机空调,预留安装位置见建筑平面图。
2.办公楼首层大堂增设VRV多联机空调系统,室外机放在三层局部平台,冷凝水由立管在首层排至散水......
三、通风排烟系统:
1.地下停车库按照建筑防火分区设置通风和消防排烟合用系统,并按照每小时6次的换气次数确定最大排风量和火灾时的排烟量。
2.清洁式通风从室外经扩散室由风机送入室内,排风由风机经扩散室排至室外,换气次数按≥1次/h计算;隔绝式防护通风时,隔绝防护时间≥2h,CO2容许浓度≤3.0%......

图纸共42张

暖通空调系统图

通风平面图

分段暖通空调平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

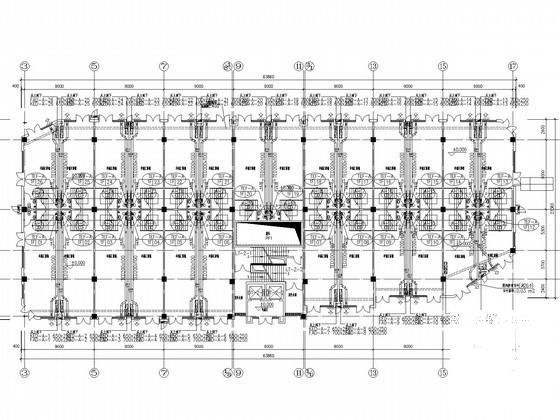

  • 商业写字楼设计 - 1
    商业写字楼设计 - 1

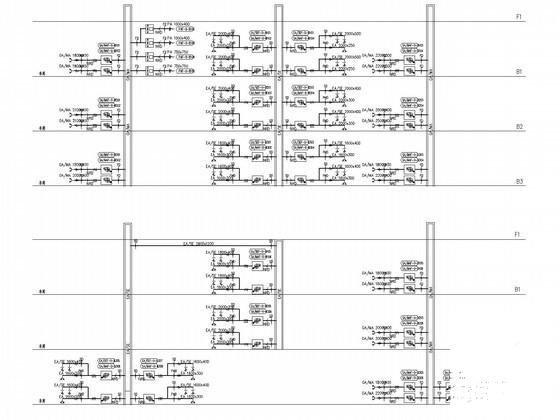

  • 商业写字楼设计 - 2
    商业写字楼设计 - 2

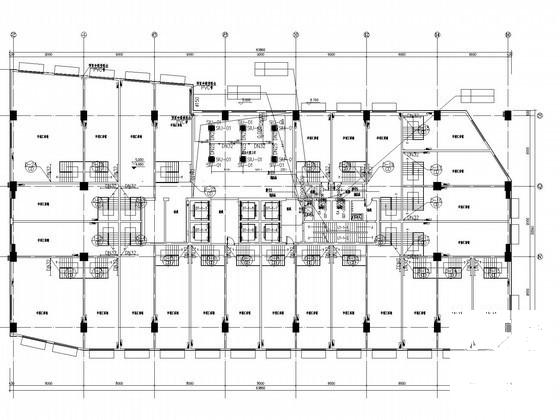

  • 商业写字楼设计 - 3
    商业写字楼设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
