商业综合性建筑空调及通风排烟系统设计施工CAD大样图

附件详情

该项目位于台洲市，由汽车库及设备用房、商业用房、公寓，酒店组成，总面积117000m2，建筑总高度为86.6米，是一类综合性建筑......

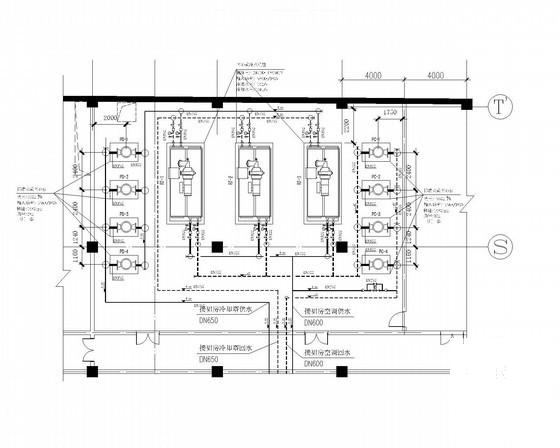

二、冷热源：
采用集中式制冷、双冷水管及末端风柜或风机盘管加新风柜的中央空调系统......
三、空调系统：

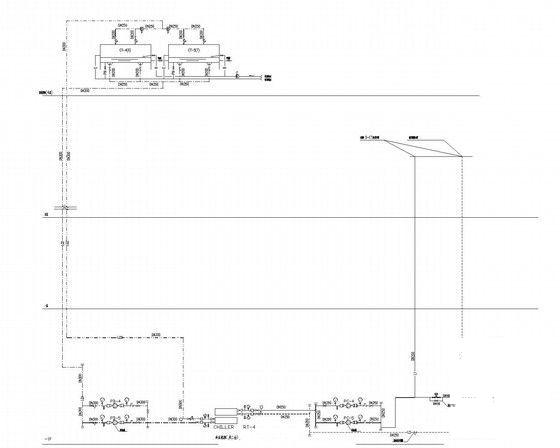

1.冷冻水为一级泵系统。立管为异程式, 而每层水平管均采用同程式。
2.大面积房间均采用定风量（变水量）,变风量的低速风柜系统。
3.小面积的房间采用风机盘管加新风柜系统......

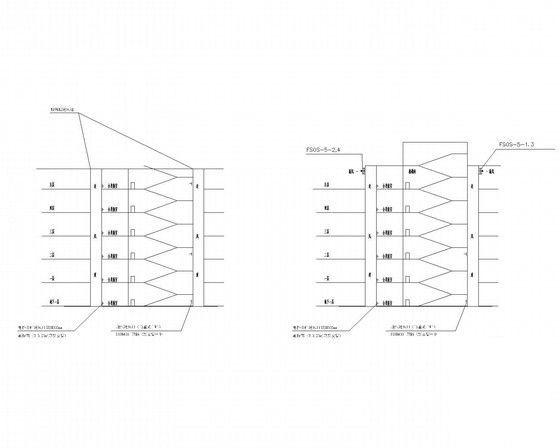

四、通风排烟系统：
1.发电机房平时排风由供柴油发电机工艺用进风井自然补风。
2.厨房通风量原则按进风45次/时,排风50次/时设计。
3.与平时通风相结合的排烟系统及补风系统，车库防火分区设......

图纸共44张。
