综合性商场及住宅楼空调及通风排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 参考图纸:32张

附件详情

一、项目概要:
本建筑由地下一层汽车库,地上一~五层综合性商场,及AB两栋六~十八层住宅所组成...
二、冷热源:
该资料选用三台离心式水冷冷水机组,单台制冷量为750RT...
三、空调系统:
1.水路系统采用一级泵系统。
2.综合商业内采用定风量的低速风柜系统,回风经风柜的盘管降温。
3.小商铺采用风机盘管水-空气系统...
四、通风系统:
1.商场内卫生间设排气扇将废气排至附近排风竖井,换气次数为排10次/时。
2.地下车库采用机械通风方式,换气次数为排6送5。
3.地下室配电间设有机械通风系统,换气次数为15次/时,排风系统与排烟系统合用...
五、防排烟系统:
1.地下车库采用机械排烟方式,换气次数为6次/时。
2.无自然排烟条件的疏散楼梯间及消防电梯前室设有机械加压送风系统...

图纸共32张。

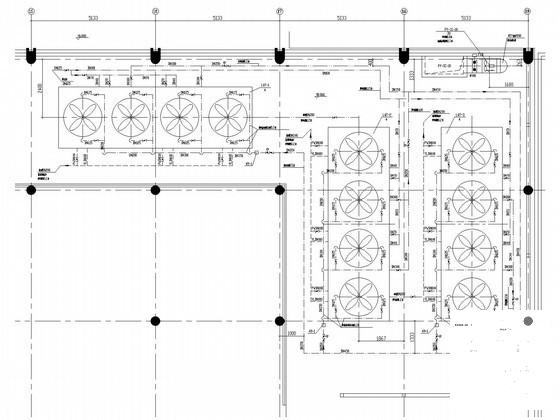

冷却设备接管平面图

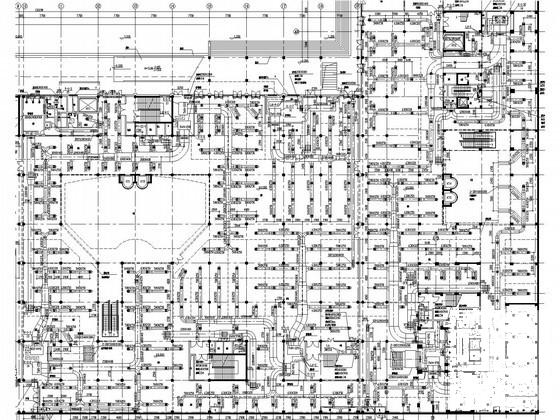

空调水平面图

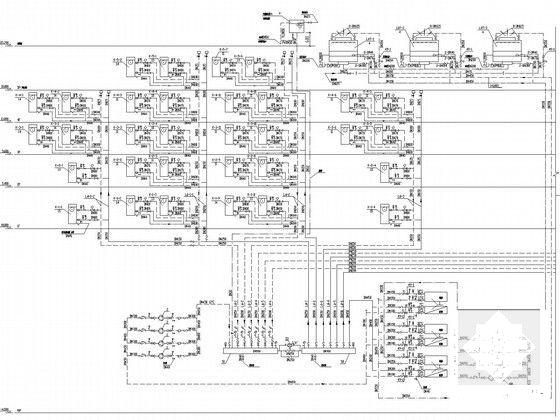

空调水系统图

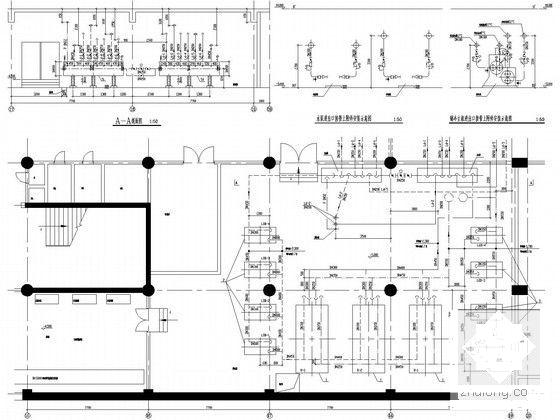

制冷机房设备管道 平面布置图

制冷机房设备基础平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

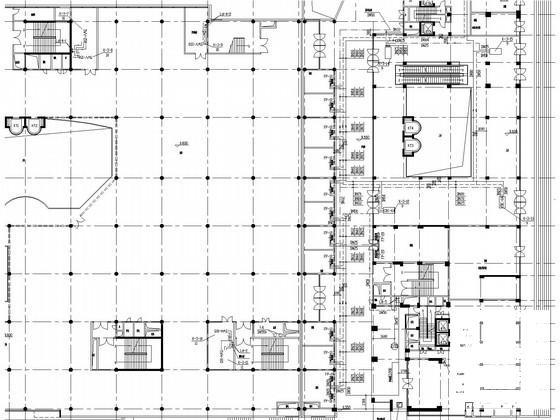

  • 综合商场设计 - 1
    综合商场设计 - 1
  • 综合商场设计 - 2
    综合商场设计 - 2
  • 综合商场设计 - 3
    综合商场设计 - 3
  • 综合商场设计 - 4
    综合商场设计 - 4
  • 综合商场设计 - 5
    综合商场设计 - 5
  • 综合商场设计 - 6
    综合商场设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
