10737平米现代大型地铁站建筑空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10737平方米
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:68张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

该项目位湖南省,是一个现代大型地铁站建筑,地下二层,建筑面积约10737平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,车站通风空调总平面图,通风系统原理图, 通风空调系统 图,通风平面图,小系统原理图,空调水系统原理图,冷水机房,备用空调原理图,备用空调平面图,通风空调机房设备布置图,通风空调设备基础及孔洞平面图,站台层通风空调孔洞平面图,剖面图,室外冷却塔、多联机基础布置图等...

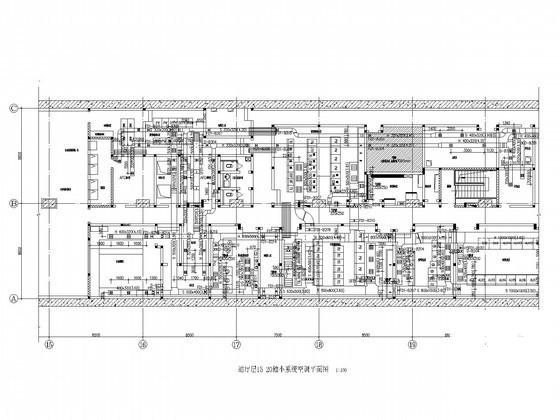

站厅层15-20轴小系统空调平面图

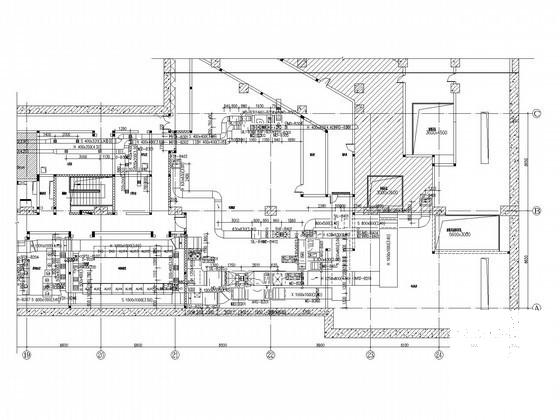

站厅层19-25轴小系统空调平面图

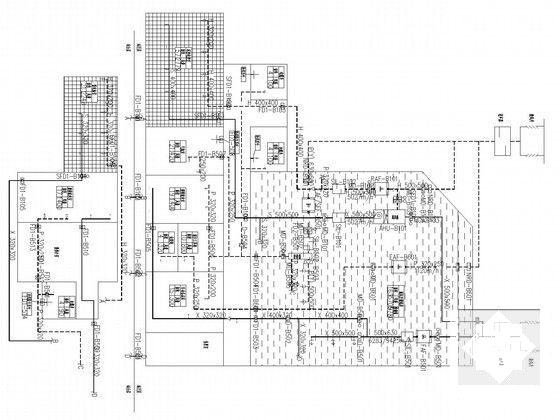

车站通风空调小系统原理图(一)

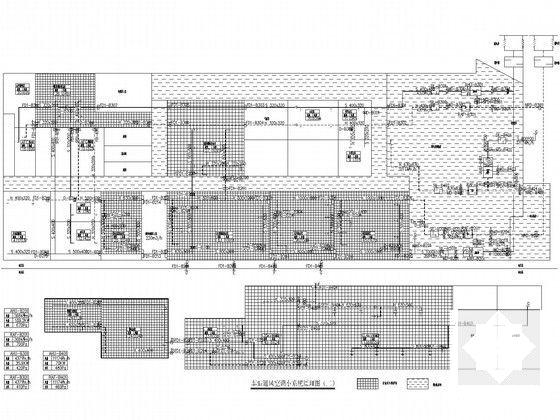

车站通风空调小系统原理图(二)

空调水系统原理图

冷水机房 平面布置图

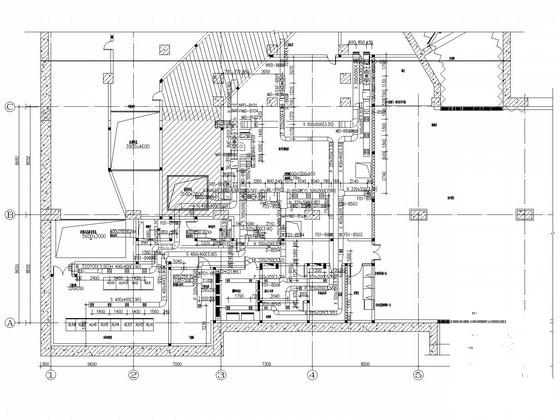

站厅层20-25轴小系统通风平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 地铁站施工图纸 - 1
    地铁站施工图纸 - 1
  • 地铁站施工图纸 - 2
    地铁站施工图纸 - 2
  • 地铁站施工图纸 - 3
    地铁站施工图纸 - 3
  • 地铁站施工图纸 - 4
    地铁站施工图纸 - 4
  • 地铁站施工图纸 - 5
    地铁站施工图纸 - 5
  • 地铁站施工图纸 - 6
    地铁站施工图纸 - 6
  • 地铁站施工图纸 - 7
    地铁站施工图纸 - 7
  • 地铁站施工图纸 - 8
    地铁站施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
