5层科技中心空调通风及防排烟系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

一、项目概要:

该项目为武汉市一科技中心。图纸内容有设计施工说明,图例及主要设备及材料表,空调通风平面图,发那个排烟系统原理图,变冷媒流量空调系统图,空调机房大样图等...

二、空调系统:

采用变冷媒流量多联空调系统,采用风冷热泵型屋顶式空调机组,分体式接风管型空调机组,分体空调...

三、通风排烟系统:

1.通风系统:本楼的卫生间设有可开启外窗,进行自然通风换气。本实验楼通风系统为机械排风、自然补风。排风系统由防腐防爆型离心风机箱、消声器、防火阀、玻璃钢风管以及防腐型风口等组成...

2.防排烟系统:靠外墙的楼梯间,设置符合要求的可开启外窗,采用自然方式防烟;凡是不满足防火设计规范中有关规定的中庭,超长的封闭内走廊等,均相应地设有机械排烟系统...

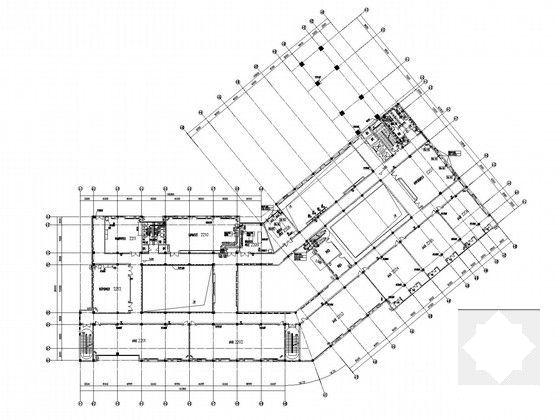

1区五层空调平面图

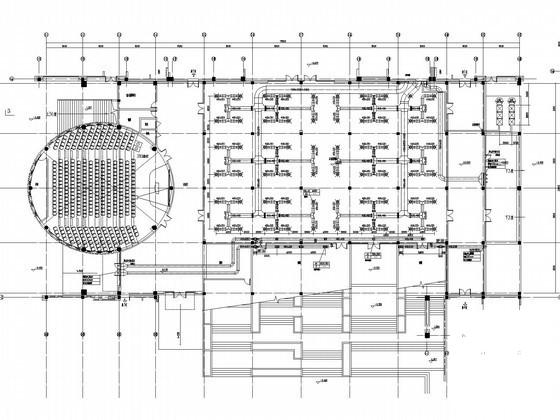

2区一层空调平面图

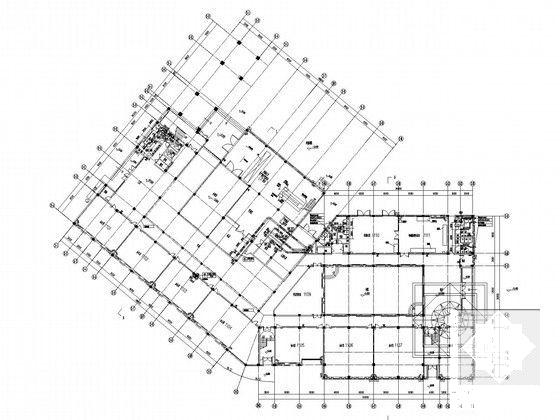

3区一层空调平面图

3区一层空调平面图

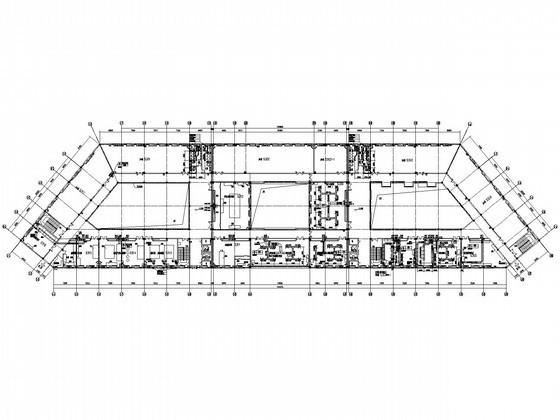

4区二层空调平面图

4区二层空调平面图

走道排烟系统图

走道排烟系统图

空调机房剖面大样图

空调机房剖面大样图

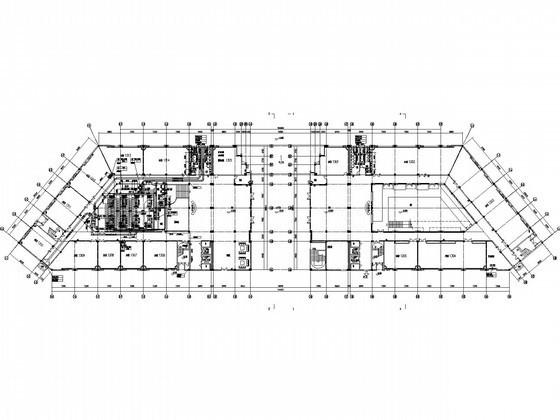

3区五层空调平面图
