13434平米17层商住小区通风防排烟施工CAD图纸
- 建筑类别：住宅建筑
- 建筑设计面积：13434.16平方米
- 建筑高度：54.6m
- 地上楼层：17
- 地下楼层：2
- 地下室：车库
- 设计阶段：施工图设计
- 设计内容：通风, 机房, 自控, 防火排烟, 消防联动
- 附件设计说明：有
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 设计及施工说明
- 通风平面图
- 防排烟平面图
- 加压原理图
- 安装详图
附件详情
该项目为广西柳州XX高层住宅小区项目。地上部分17层，地下2层，地上总建筑面积13434.16平米，建筑高度54.6米。
设计范围：防排烟系统设计。通风系统设计、楼梯间与消防前室加压防烟系统设计、自控系统设计。
设计年代：近代，图纸共11张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

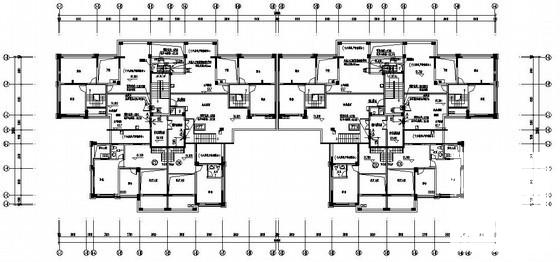

通风防排烟图纸 - 1 -

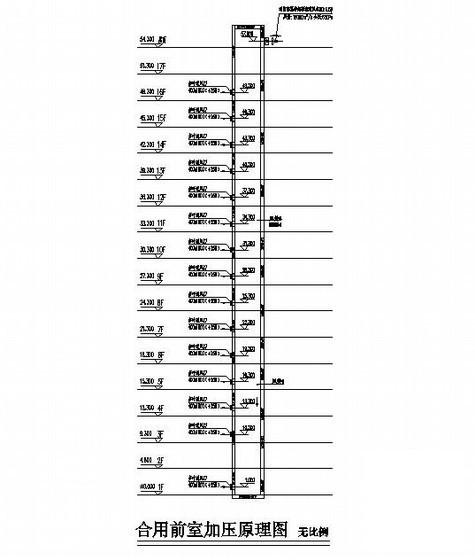

通风防排烟图纸 - 2 -

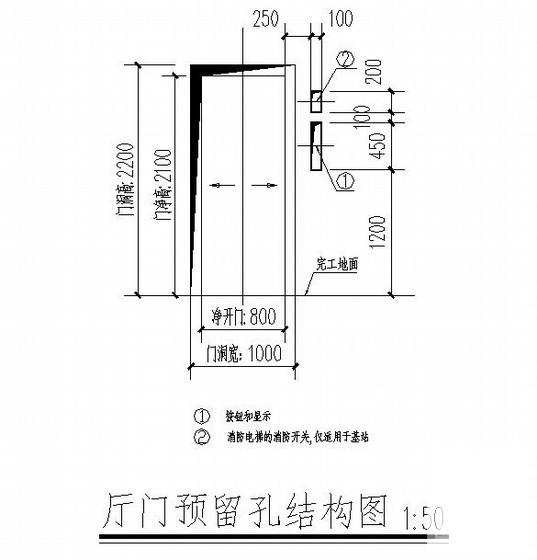

通风防排烟图纸 - 3 -

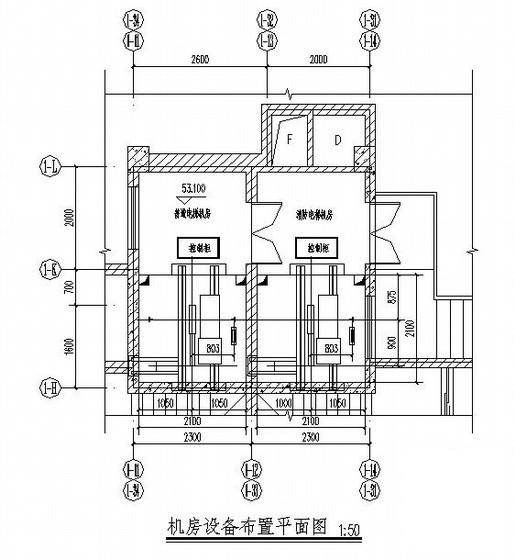

通风防排烟图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
