65450平米15层医院2#病房楼暖通空调设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:65450平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制

附件详情

本图纸为某医院2#病房楼暖通空调设计图纸,包括:设计说明,系统介绍,图例示意,各节点大样,各层 平面布置图 ,通风图,系统平面图纸等等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

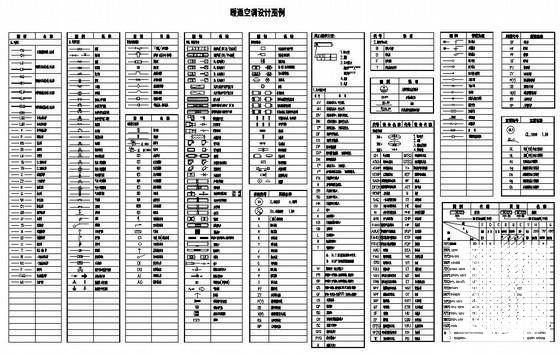

  • 暖通空调设计施工图 - 1
    暖通空调设计施工图 - 1

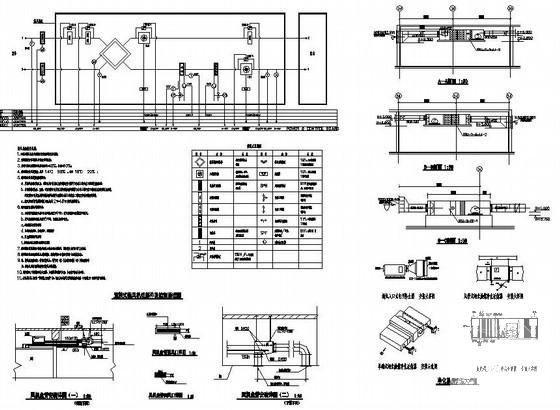

  • 暖通空调设计施工图 - 2
    暖通空调设计施工图 - 2

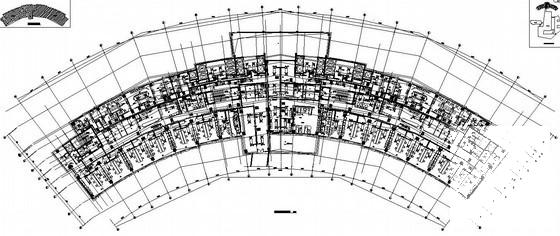

  • 暖通空调设计施工图 - 3
    暖通空调设计施工图 - 3

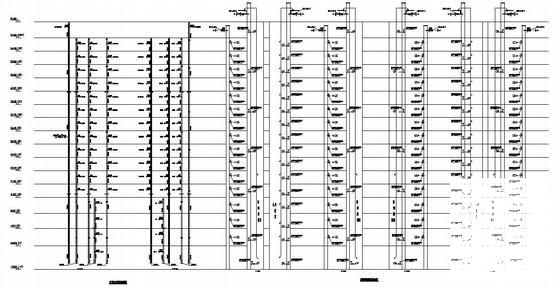

  • 暖通空调设计施工图 - 4
    暖通空调设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
