23层剪力墙结构住宅楼结构施工大样图cad平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:28张
  • 设计年代:近代

附件详情

本子项为广东某普通的高层住宅楼,地上23层,地下2层,建筑设计结构形式为剪力墙结构,建筑高度为72米,基础为预应力管桩基础,6度设防。
该资料包含: 结构设计说明 、梁配筋平面图、板配筋平面图、墙柱定位图、墙柱配筋大样、车库坡道、楼梯结构图等共28张图纸。

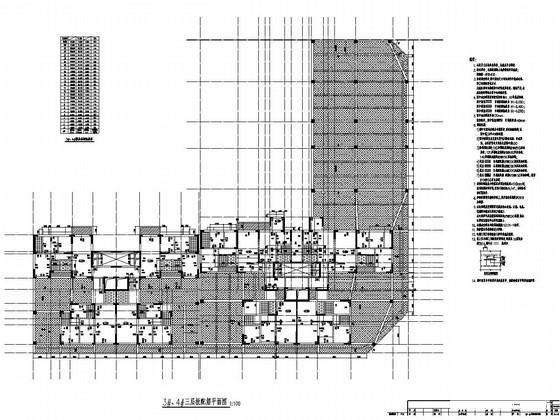

3#、4#三层板配筋平面图

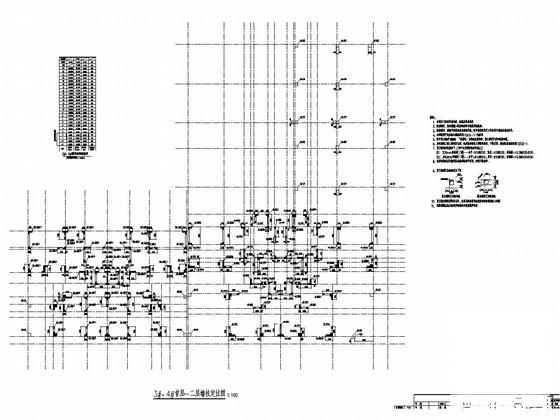

3#、4#首层~二层墙柱定位图

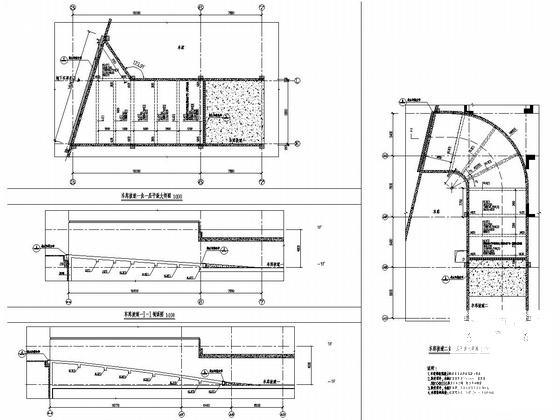

车库坡道一、车库坡道二大样图

3#、4#栋Q10楼梯大样图

负二层~负一层墙柱配筋大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 23层剪力墙结构住宅楼结构施工大样图cad平面图 - 1
    第 1 张图
  • 23层剪力墙结构住宅楼结构施工大样图cad平面图 - 2
    第 2 张图
  • 23层剪力墙结构住宅楼结构施工大样图cad平面图 - 3
    第 3 张图
  • 23层剪力墙结构住宅楼结构施工大样图cad平面图 - 4
    第 4 张图
  • 23层剪力墙结构住宅楼结构施工大样图cad平面图 - 5
    第 5 张图
  • 23层剪力墙结构住宅楼结构施工大样图cad平面图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
