24118平米3层丙类厂房空调及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:24118平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 项目所在地:重庆

附件详情

一、项目概要:
总建筑设计面积:24118m2,建筑层数3F/-1F,为多层丙类厂房...
二、冷热源:
冷热源采用:螺杆式风冷热泵机组...
三、空调系统:
1.厂房采用变风量空调机组+全热交换机组;食堂、辅助车间采用卡式风机盘管+全热交换器;其它辅助用房采用风机盘管+排风。
2.风冷热泵空调系统冷水进出口温度 12℃~7℃;热水进出口温度 40℃~45℃。主机与末端1:1配置...
四、通风系统:
1.空压机房、废品回收间按6次考虑机械排风,渗透补风。
2.电气用房按8-10次换气考虑机械排风,同时设置机械补风。
3.卫生间按10-12次、更衣室按6次换气设置机械排风,渗透补风...
五、防排烟系统设计
1.封闭楼梯间利用可开启外窗自然通风排烟。
2.车间按60m3/h设计机械排烟,渗透补风。
3.利用可开启外窗通风排烟的房间,开启外窗面积须大于房间面积的2%...

图纸共25张。

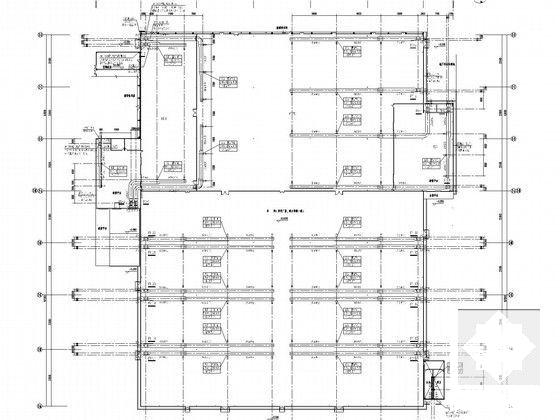

空调水系统平面图

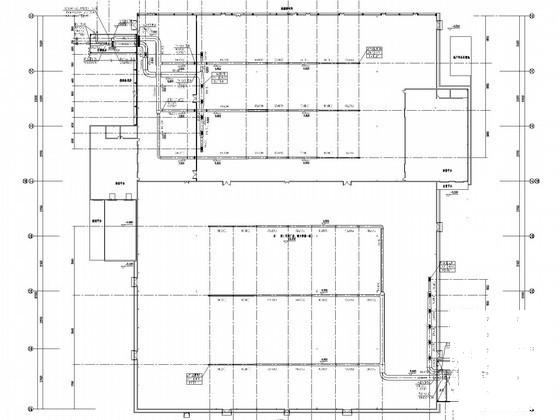

空调新风平面图

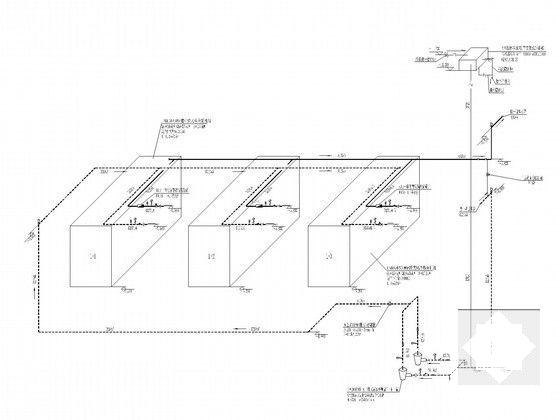

冷冻机房系统图

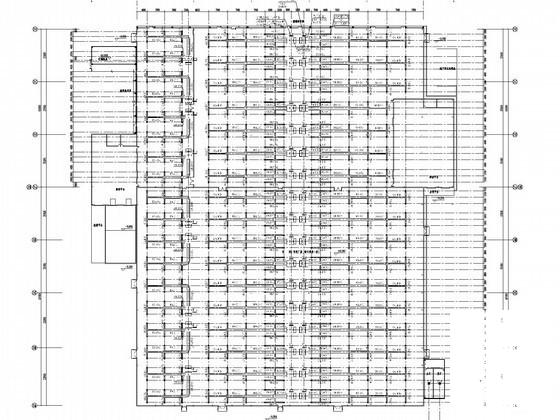

通风平面图

冷冻机房平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

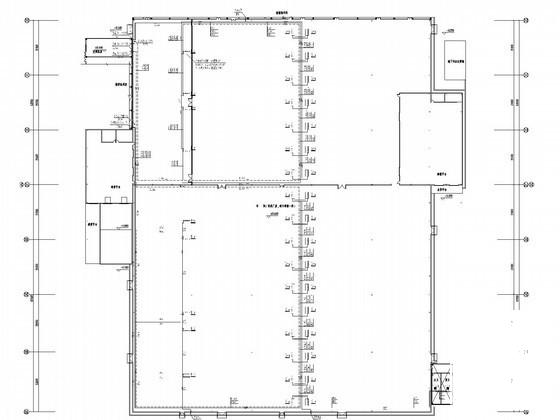

  • 厂房防排烟设计 - 1
    厂房防排烟设计 - 1
  • 厂房防排烟设计 - 2
    厂房防排烟设计 - 2
  • 厂房防排烟设计 - 3
    厂房防排烟设计 - 3
  • 厂房防排烟设计 - 4
    厂房防排烟设计 - 4
  • 厂房防排烟设计 - 5
    厂房防排烟设计 - 5
  • 厂房防排烟设计 - 6
    厂房防排烟设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
