23层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该附件为四川某小区住宅楼,地上23层,地下一层,高为70米,结构型式为剪力墙结构,基础为平板式筏型基础与柱下独立基础,7度设防。
该资料包含: 结构设计说明 、剪力墙平面布置图、剪力墙详图、结构 平面布置图 、梁平法施工图、 楼梯详图 等共23张图。

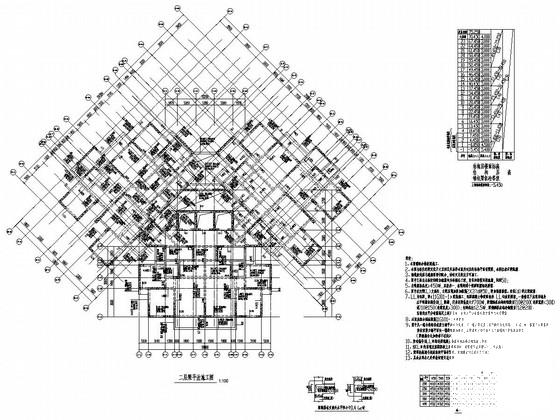

二层梁平法施工图

三~七层结构平面布置图

4.450~13.450M墙、柱大样图

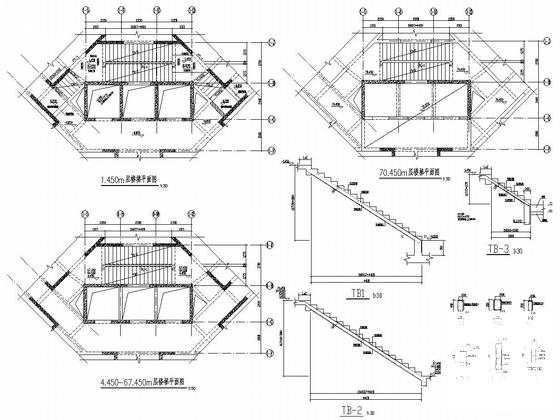

楼梯大样图二

13.450~19.450M墙、柱平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅结构大样 - 1
    住宅结构大样 - 1
  • 住宅结构大样 - 2
    住宅结构大样 - 2
  • 住宅结构大样 - 3
    住宅结构大样 - 3
  • 住宅结构大样 - 4
    住宅结构大样 - 4
  • 住宅结构大样 - 5
    住宅结构大样 - 5
  • 住宅结构大样 - 6
    住宅结构大样 - 6
以上是部分截图,请下载附件后查看完整高清内容
