3层框架结构超市结构设计施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该附件为地上三层的框架结构超市,结构性质为多层建筑,结构体系为钢筋混凝土框架结构,基础为天然基础,7度设防。
该资料包含:挤密桩平面布置图、基础 平面布置图 、梁配筋平面图、柱平面定位图等共12张图纸。
出图时间:近代.09。

基础平面布置图

二层梁配筋平面图

一层柱平面定位图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

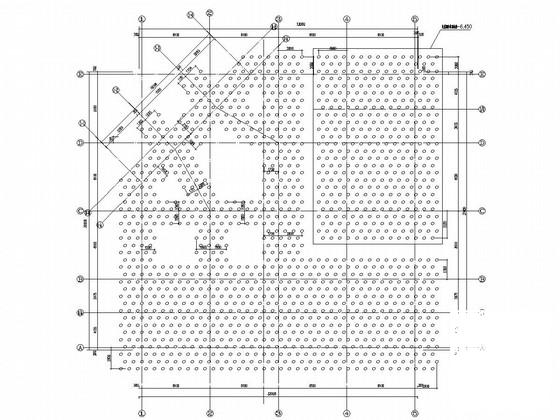

  • 框架结构超市 - 1
    框架结构超市 - 1

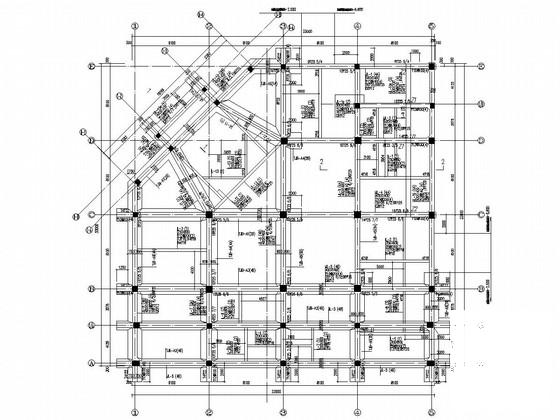

  • 框架结构超市 - 2
    框架结构超市 - 2

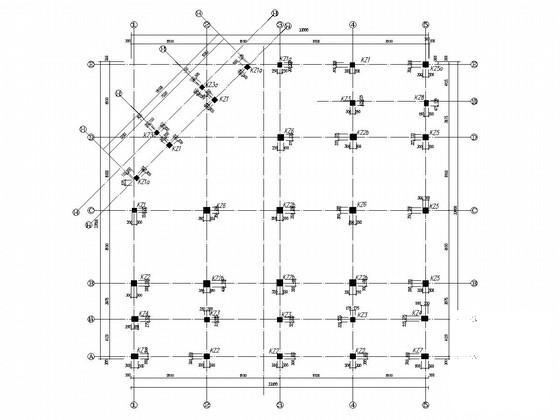

  • 框架结构超市 - 3
    框架结构超市 - 3

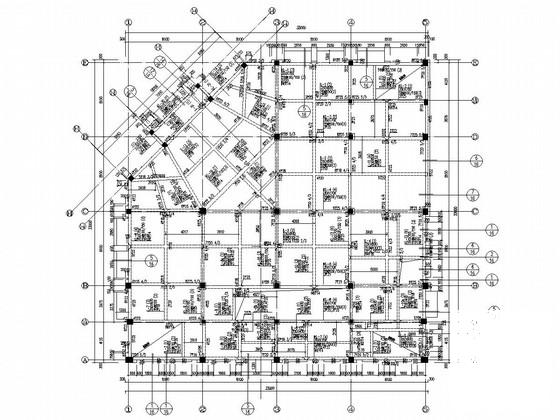

  • 框架结构超市 - 4
    框架结构超市 - 4
以上是部分截图,请下载附件后查看完整高清内容
