3层KTV防排烟CAD施工图纸及自动控制

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业,娱乐
• 建筑高度：多层建筑
• 建筑面积：400平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 设计内容：防排烟
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 项目地址：河南

一、项目概要：

该项目位于河南，建筑类型为商业建筑，主要设计内容为ktv的防排烟系统设计及控制，层数为三层，建筑面积不超过500平方米。

二、防排烟系统设计：

（1）根据 建筑设计防火 规范划分防烟分区，各层防烟分区详见平面图；每个防烟分区面积均不超过500平方米，当防烟分区中可开启窗的面积≥2%防烟分区面积时，采用自然排烟，无开启外窗或开启外窗面积＜2%，设机械排烟，防烟分区担负一个防烟分区时，排烟风机的排烟量按60m3/h防烟分区面积计算；担负两个以防烟分区时，排烟风机的排烟量按120m3/h最大防烟分区面积计算；风机的排烟量均不小于7200m3/h单个房间面积大于50m2的房间设置机械排烟，排烟风机布置位置详平面图纸

（2）防火分区设一套送风系统，平时送风,火灾排烟时，机械补风；补风量不小于排烟量的50%，不小于排风量的80%；

（3）防烟分区采用挡烟垂壁隔离，挡烟垂壁材料应在620±20℃温度下保持30min其完整性不被破坏，材料由甲方自定，挡烟垂壁高度为500mm。

三、图纸展示：

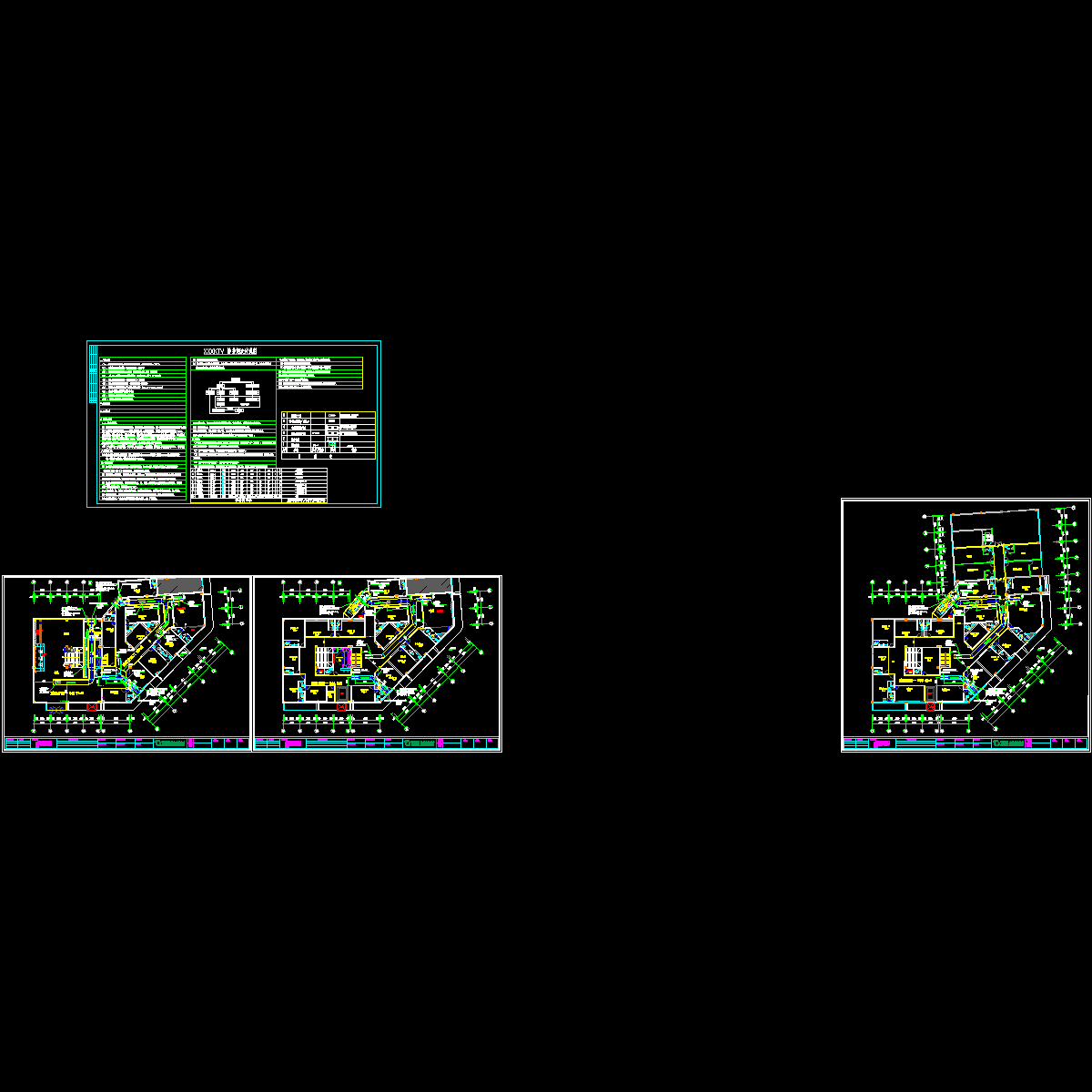

1层KTV排烟图

2层KTV排烟图

3层KTV排烟图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
