14878平米6层现代大型火车站工程空调通风及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：

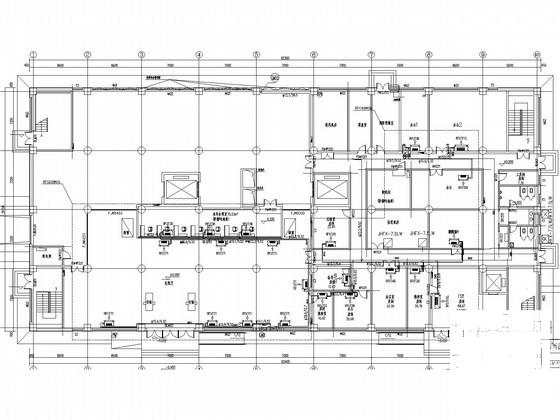

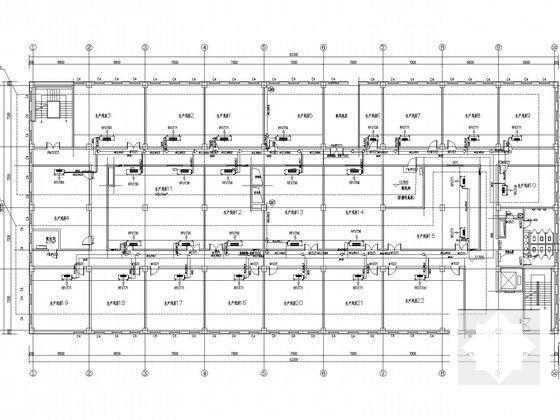

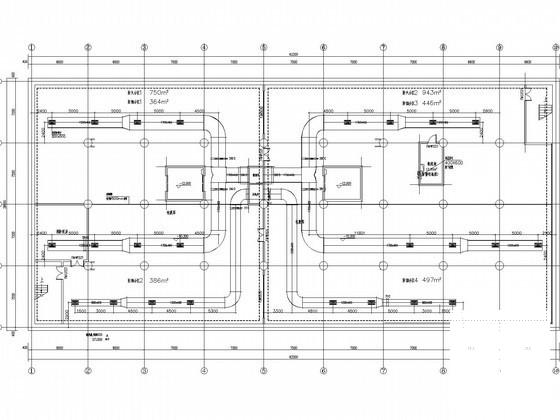

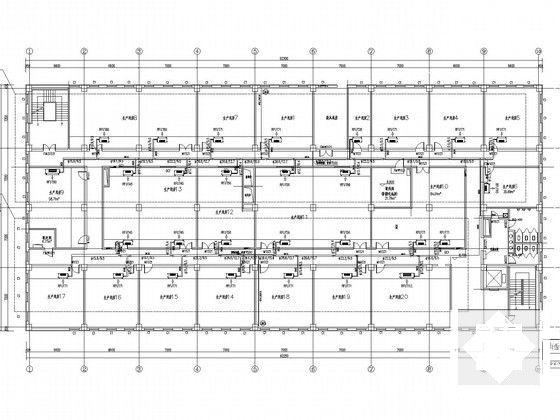

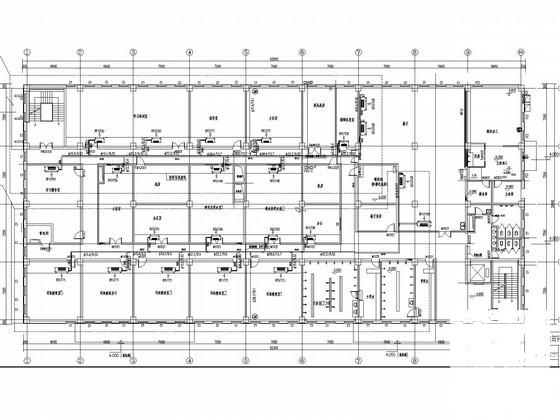

该项目位于山西省，是一新建大型火车站换乘服务设施工程，该建筑地上六层,一层为包裹库及生产用房。二~六层为生产用房，二层局部为厨房及洗浴用房。地下二层均为包裹库。总居住面积为14878平方米，建筑高度为23.96m。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图，采暖系统图，总立管平面图，通风平面图，新风机房大样图，空调平面图，多联机基础平面图等...

二、空调系统：

1.冷热源：采暖热源来自集中供热管网，多联机空调系统...

2.风系统：采用多联机加新风系统，室内机采用侧吹式...

三、 通风防排烟 系统：

各层弱电间设置机械排风，地下一层配电室设置事故后通风。厨房局部排风由专业厂家二次设计，侧墙设置轴流风机满足3次/h换气量要求。二层浴室设计机械排风，各层内区房间设置机械排风，风机设于屋面。地下行包库设置机械排风及机械排烟。火灾发生时，发生火灾的防烟分区的排烟阀和补风阀保持开启状态，其余防烟分区的防烟阀和补风阀关闭。连锁开启屋顶排烟风机,补风风机(低速档)。平时通风屋顶两台风机全部开启，送风机开启高速档。满足3次换气。一层托取大厅及包裹库采用自然排烟方式，东北侧墙上设置电动排烟窗，火灾时自动开启。二~六层内走道设置机械排烟，风机设于屋顶。各层风管设置排烟防火阀，防火阀平时关闭，着火时开启着火区防火阀，同时联锁开启屋顶风机进行排烟。各层配线间设置机械排风，排风机设于屋顶。满足6次换气量。其余部分均可自然通风、排烟...

四、采暖系统设计：

1.该项目采暖热源来自集中供热管网，供水70℃，回水45℃。
2.系统采用上供中回垂直单管跨越式系统，采暖系统分为上下两个区域。地下二层和地上一层为下部区域；地上二层至地上六层为上部区域。
3.散热器地上部分选用压铸铝双金属散热器UR7006-350，散热量86W/片...
