12537平米大型网球场空调通风及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：

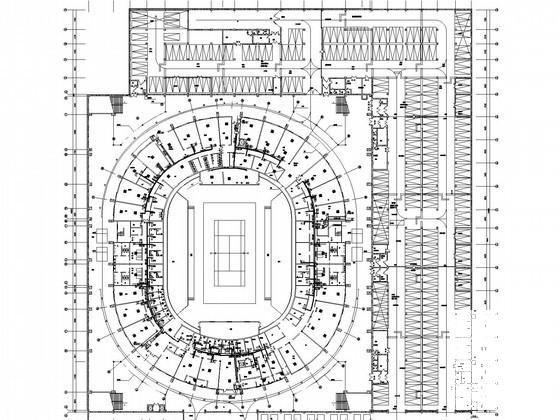

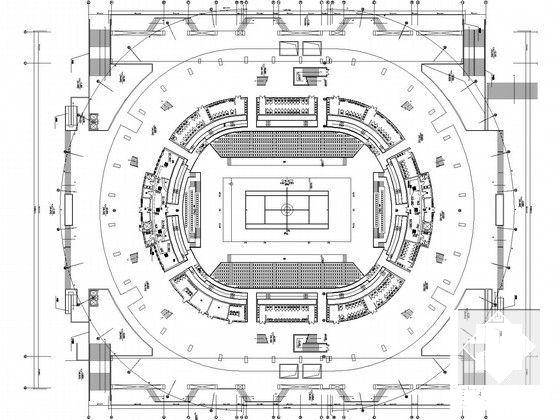

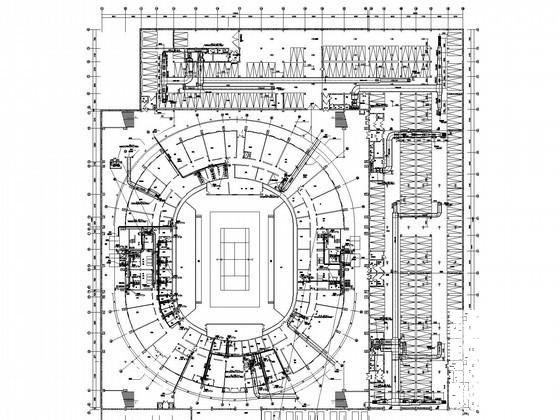

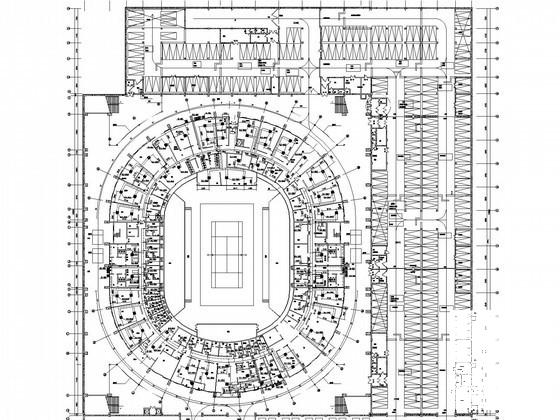

该项目是一个大型网球场建筑，总建筑面积22960m2，建筑高度22.2m。图纸内容包含设计施工说明，主要设备材料表及图例，通风系统平面图，空调系统平面图，人防系统平面图，进风口部机房平面大样图，采暖系统平面图，采暖系统干管示意图，采暖系统示意图，采暖系统水平干管跑坡示意图等...

二、空调系统：

1.冷热源：换热站，散热器供暖，多联机空调系统...

2.风系统：多联机空调系统...

3.水系统：采用双管同程式系统，...

三、 通风防排烟 系统：

1.通风系统：所有公共卫生间、淋浴间、无法自然通风的设备用房及库房等均设置机械通风系统...

2.防排烟系统：所有楼梯间均有可开启外窗，采用自然排烟，长度超过20米的内走道；经常有人停留或可燃物较多，且建筑面积大于300m2 的地上房间，无法采用自然排烟的均设置机械排烟系统...

辽宁大型网球场空调通风及防排烟系统设计施工

空调水系统图

通风防排烟系统图

0.00米标高空调系统图

0.00米标高通风系统图

人防系统图
