38123平米28层家具城通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:38122.96平方米
  • 地上层数:28层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:河南

附件详情

一、项目概要:

该项目位于河南省,是一个家具城建筑,地上共二十八层,地下一层,建筑设计面积:38122.96m2,总高度为99.75m,一类高层,耐火等级为一级,地下室为车库及设备房,地上为商业及办公室等。图纸内容包含设计施工说明,主要设备材料表及图例, 通风防排烟 平面图,正压送风系统原理图,走廊排烟系统原理图等...

二、通风设计:

1、电梯机房设有机械排风系统,排风量按换气次数10次/h计算确定,自然进风。

2、卫生间设机械排风系统,排风量按换气次数6次/h计算确定,自然进风...

三、防、排烟设计:
1、该项目属一类综合建筑,防烟楼梯间设机械加压送风系统,加压送风机设于屋面(设置止回阀和电动调节阀)。地上部分每隔两层设一个自垂式百叶送风口,地下部分每层设一个自垂式百叶送风口。着火时,开启屋面加压送风机。

2、地下一层为车库,设机械排烟和补风,按6次/小时计算,地下车库补风不低于排烟的50%。地下车库火灾时排烟口开,同时相应排烟机开,当风机房入口处烟温大于280°C时,入口处防火阀关闭,同时相应排烟机关。地上走廊超20米,需设机械排烟设施,设280℃防火阀,排烟机设置在屋顶...

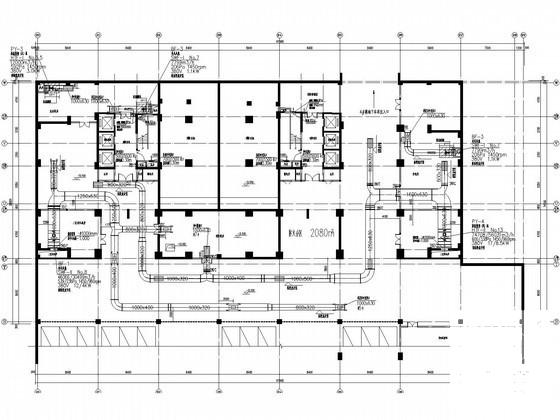

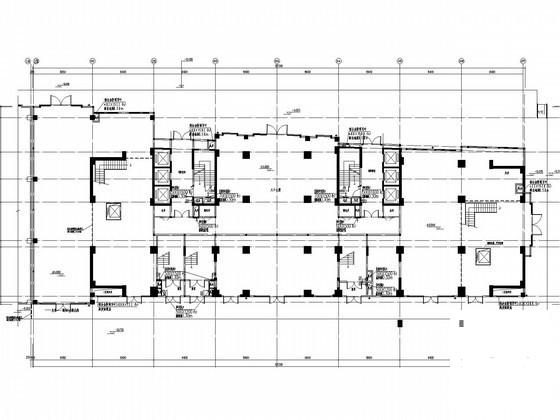

一层平面图

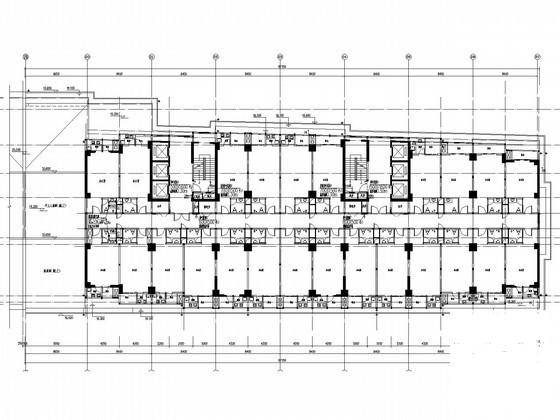

四层平面图

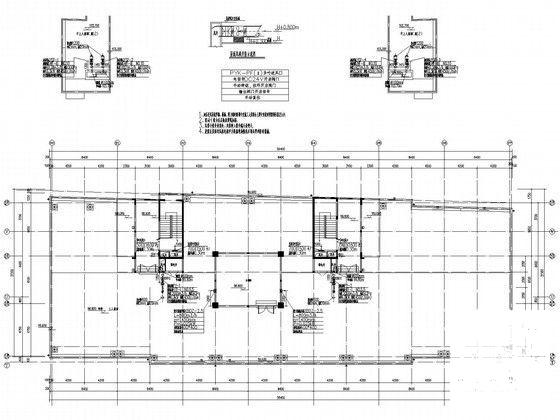

屋顶平面图

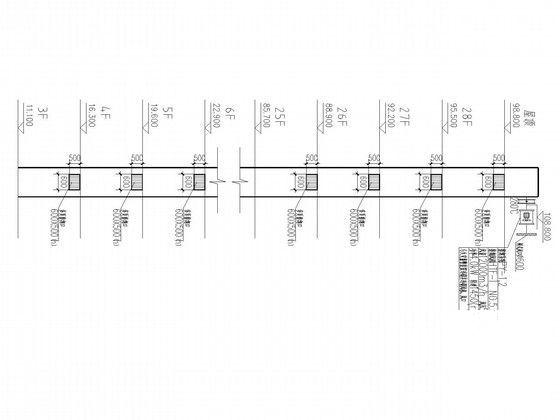

走廊排烟系统原理图

正压送风系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 家具设计图纸 - 1
    家具设计图纸 - 1
  • 家具设计图纸 - 2
    家具设计图纸 - 2
  • 家具设计图纸 - 3
    家具设计图纸 - 3
  • 家具设计图纸 - 4
    家具设计图纸 - 4
  • 家具设计图纸 - 5
    家具设计图纸 - 5
  • 家具设计图纸 - 6
    家具设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
