84153平米6层商务楼空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:84153平方米
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:市政热网
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 水系统:复式泵,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目为浙江一商务楼,建筑基地面积4.24hm2,总建筑面积84153m2。本商务楼为商务办公用房,办公楼地下部分设置一层机动停车库,建筑面积17937m2;地上部分6层,设置商务办公、营业厅等业务用房,并将建筑水平分段为6个独立部分,以便于不同部门进驻并减少干扰,地上部分建筑面积66216m2。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图 ,地下层人防平面图,防排烟系统图,人防通风系统原理图,水系统图等...

二、空调系统:

1.冷热源:能源中心(板式换热器)...

2.风系统:采用全空气低速风管系统,集中回风和风机盘管加新风系统...

3.水系统:二次水空调水系统采用异程两管制系统...

三、通风排烟系统:

(1)地下设备用房均设机械通风系统。
(2)对无直接自然排烟条件,且逃生距离超过20m的内走道或虽有直接自然通风,但长度超过60m的内走道设机械排烟系统,排烟量按每平方米60m3/h计算。
(3)地下一层汽车库设机械排风(兼排烟)系统,风量按6次/时计算,无直接自然进风的汽车库设机械送风系统,送风量按5次/时计算...

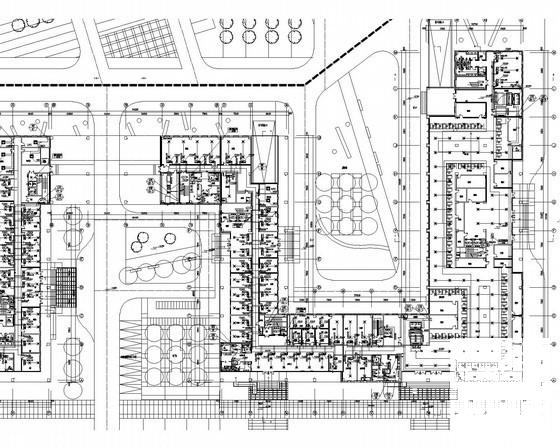

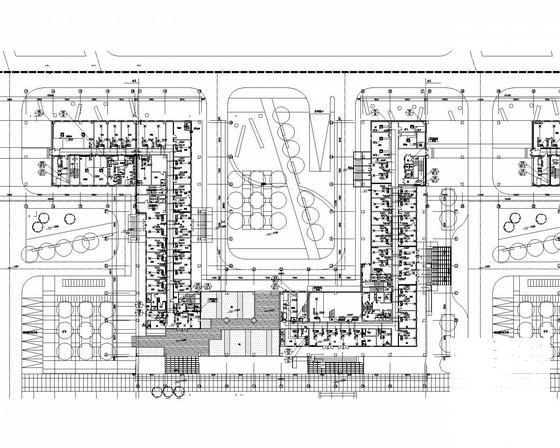

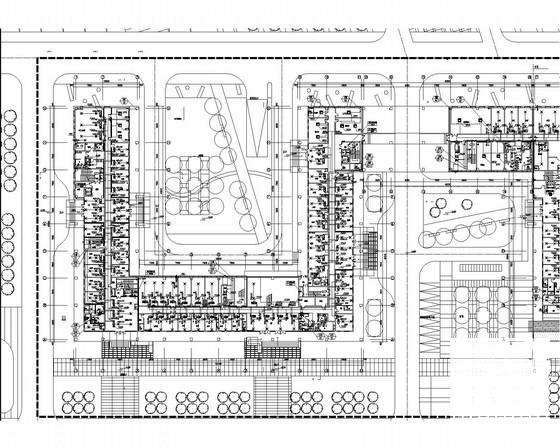

一层平面空调系统布置图(二)

一层平面空调系统布置图(三)

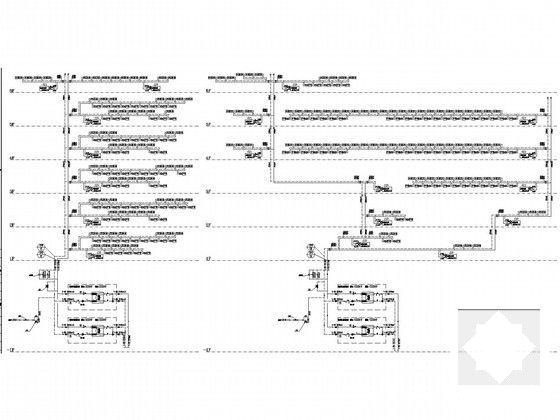

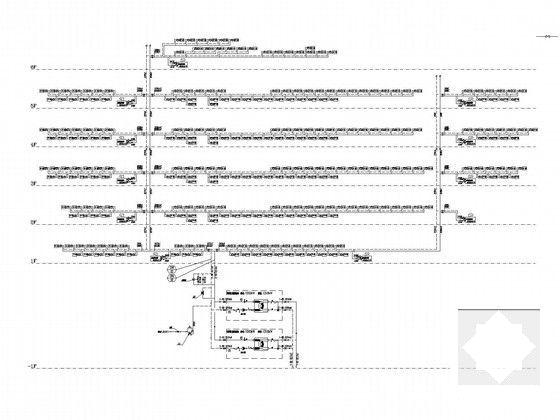

空调末端水系统流程图(一)

空调末端水系统流程图(二)

空调末端水系统流程图(三)

走道排烟系统图

地下一层平面通风系统布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 通风空调及防排烟 - 1
    通风空调及防排烟 - 1
  • 通风空调及防排烟 - 2
    通风空调及防排烟 - 2
  • 通风空调及防排烟 - 3
    通风空调及防排烟 - 3
  • 通风空调及防排烟 - 4
    通风空调及防排烟 - 4
  • 通风空调及防排烟 - 5
    通风空调及防排烟 - 5
  • 通风空调及防排烟 - 6
    通风空调及防排烟 - 6
  • 通风空调及防排烟 - 7
    通风空调及防排烟 - 7
  • 通风空调及防排烟 - 8
    通风空调及防排烟 - 8
以上是部分截图,请下载附件后查看完整高清内容
