高等院校7层图纸书馆空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目位于江苏省,是一个高等院校图书馆建筑。图纸内容包含设计施工说明,主要设备材料表及图例,空调系统流程图,报告厅、中庭、库房和内走道排烟系统原理图,地下层通风系统平面布置图,通风系统平面布置图,空调通风系统平面布置图,空调室内机平面布置图,排烟系统 平面布置图 等...

二、空调系统:

1.冷热源:采用风冷热泵型变冷媒流量(变频多联机)中央空调系统...

2.风系统:采用全空气系统...

三、通风排烟系统:

1.通风系统:地下室自行车库设有机械通风系统,包括低噪音排风风机箱、排风管、排风口、消声器。等辅件排放,通过坡道自然补风。二、三线书库设有独立的机械送排风系统,由柜式离心风机箱负责排除污浊空气和余湿;同时设置岗位式除湿机,用于除去书库的余湿。工艺用房和机电设备用房也设有机械排风系统,由柜式离心风机箱负责排除余热。书库换气次数1~3次/h,采用机械排风,机械补风的方式,配电间换气次数5~8次/h,机械排风,自然补风;内区房间和一些空调密闭性房间的通风,排风量取为新风量的80%~90%...

2.防排烟系统:该项目为二类高层建筑,该项目中无机械加压送风系统程中的2~7层的中庭净高大于12m,故设置机械排烟系统,排烟风机设置在屋顶上;机械排烟系统,自然补风...

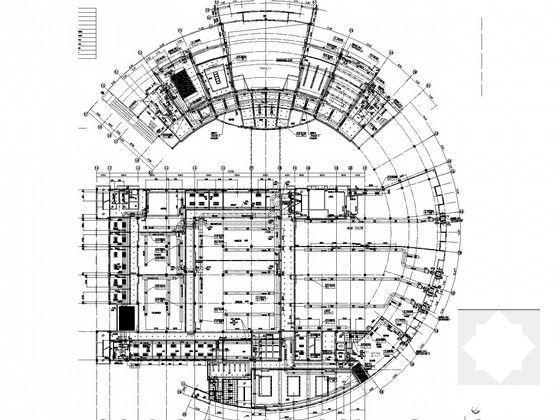

三层空调通风系统布置平面图

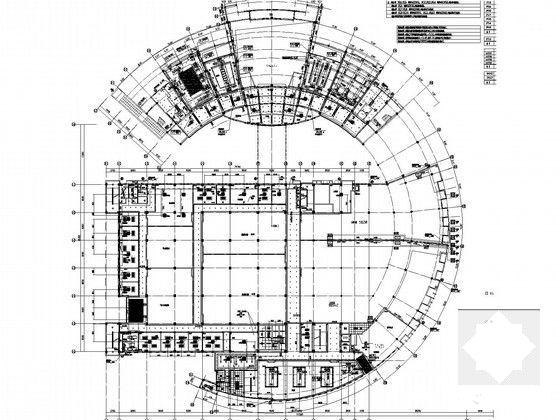

二层空调室内机布置平面图

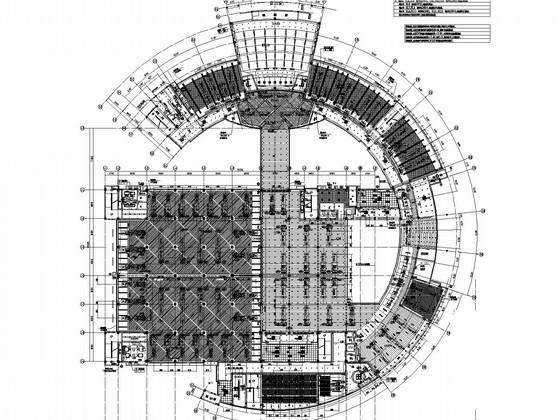

一层空调室内机布置平面图

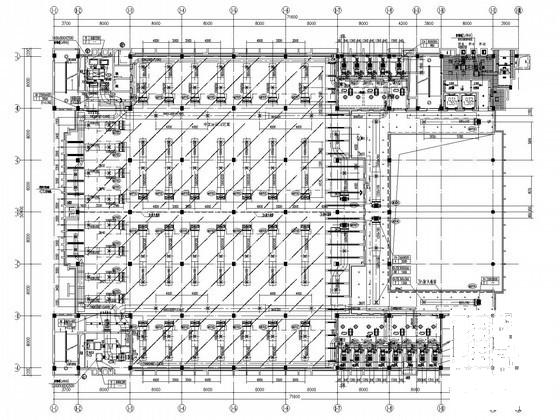

一层通风系统平面布置图

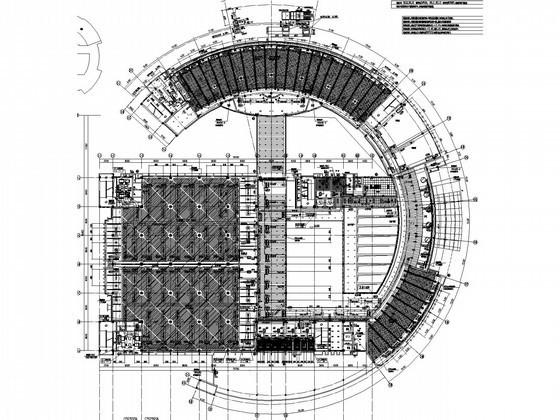

二层通风系统布置平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 设计图纸施工图纸 - 1
    设计图纸施工图纸 - 1
  • 设计图纸施工图纸 - 2
    设计图纸施工图纸 - 2
  • 设计图纸施工图纸 - 3
    设计图纸施工图纸 - 3
  • 设计图纸施工图纸 - 4
    设计图纸施工图纸 - 4
  • 设计图纸施工图纸 - 5
    设计图纸施工图纸 - 5
  • 设计图纸施工图纸 - 6
    设计图纸施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
