8层行政办公大楼空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:15533.05平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:条缝送风
  • 项目所在地:河南

附件详情

一、项目概要:

该项目为指挥中心楼工程,建筑面积15533.05平方米,地下一层地上8层,总建筑高度35.2米。图纸主要有空调平面图,系统图和设计施工说明...

二、空调系统:

1.冷热源:采用变频多联机机空调...

2.风系统:采用变频多联机新风机组的空调方式...

三、通风排烟系统:

1.通风系统:地下车库面积小于2000m2设机械排风系统,排风换气次数为6次,利用坡道自然补风;地下变电所设置机械送排风系统,换气次数为8次;地下水泵房设置机械送排风系统,换气次数为5次;无外窗的卫生间设置独立排风系统,换气次数按照10次/h计算...

2.防排烟系统:所有通风进、排风的风管公用管井处均设70°C的防火调节阀;无外窗的前室设加压送风系统。每层设一个加压送风,火灾时同时开启相邻二层...

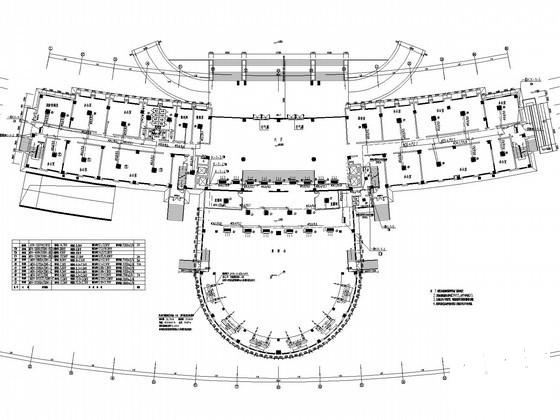

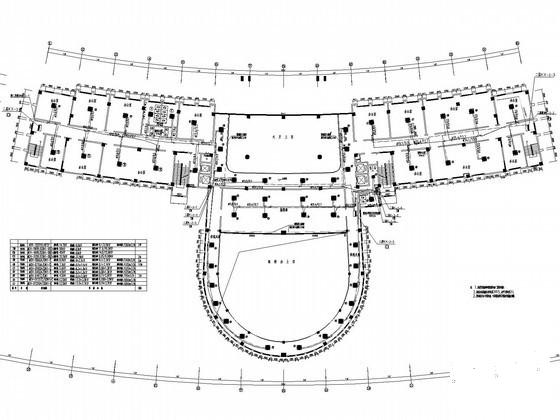

二层空调平面图

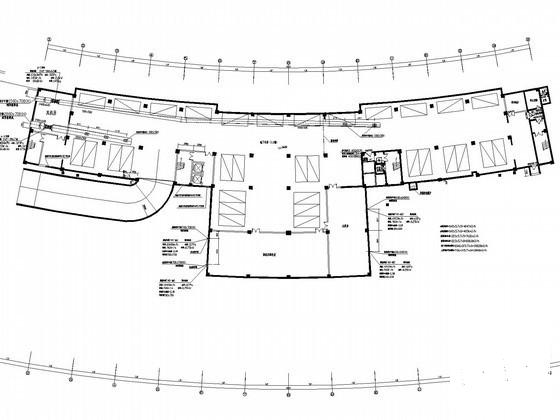

地下车库平时通风平面图

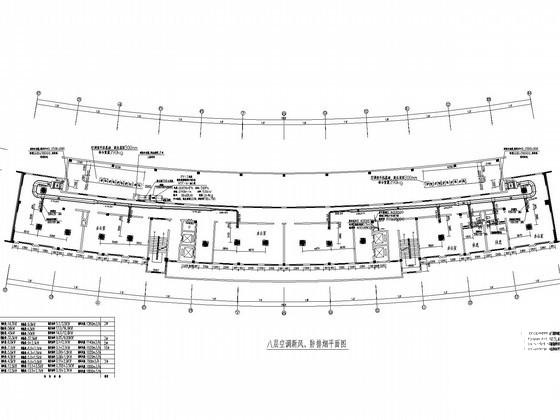

八层空调新风、防排烟平面图
