81000平米高层住宅综合楼空调系统及通风排烟设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:81000平方米
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,双管制,异程式,闭式
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
  • 项目所在地:重庆

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 空调机房平面图
  • 空调风系统平面图
  • 防排烟平面图
  • 空调水系统平面图
  • 正压送风系统图
  • 空调机房大样图
  • ......

附件详情

一、项目概要:
该资料总建筑面积约总建筑面积约8.1万平方米,由2栋一类住宅高层组成,A栋高度100m,B栋高度96.5m,群房为多层商业综合楼和配套地下车库、设备用房等组成......
二、冷热源:
冷负荷量为2808kw,系统主机为水冷螺杆机组,总制冷量:2917kw;夏季供冷水(供水温度7℃,回水温度12℃......
三、空调水系统:
空调水系统均采用一次泵两管制闭式异程式水系统,系统采用高位膨胀水箱定压、补水......
四、空调风系统:
商场采用定风量低速全空气系统。空调气流组织采用上送上回。利用室外新风免费冷源。小商铺选用分体式空调......
五、通风排烟系统:
1.专用柴油发电机房单独设置一套机械通风(可兼事故通风)系统。
2.设备用房设置机械通风系统。
3.地下车库排烟设计:每个防火分区面积不大于4000m2,每个防烟分区面积小于2000m2......

图纸共36张。

机房大样图

机房平面图

空调水系统

空气处理机组大样图

防排烟平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

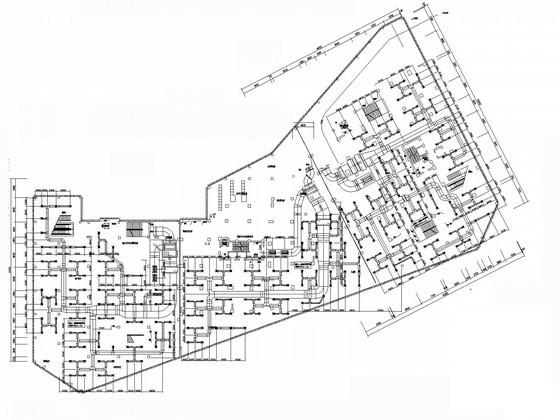

  • 高层综合楼空调 - 1
    高层综合楼空调 - 1

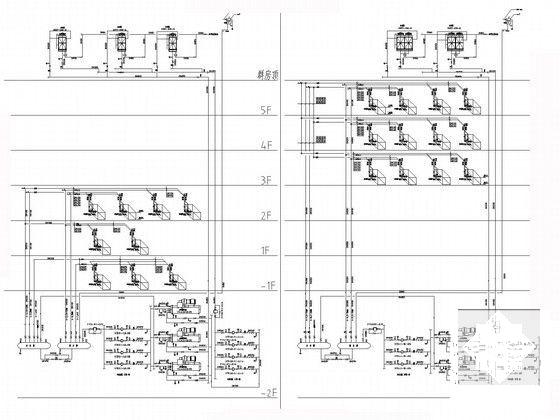

  • 高层综合楼空调 - 2
    高层综合楼空调 - 2

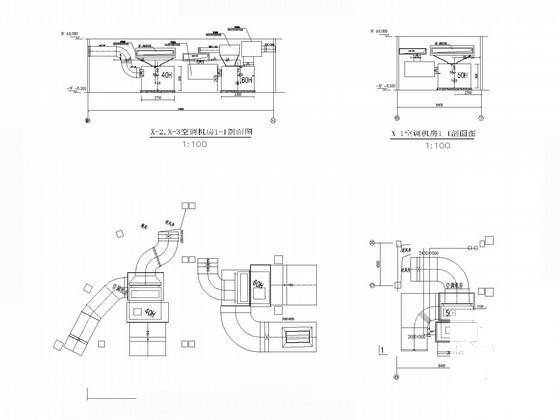

  • 高层综合楼空调 - 3
    高层综合楼空调 - 3
以上是部分截图,请下载附件后查看完整高清内容
