11480平米2层生物制药工厂净化空调通风防排烟系统设计施工CAD图纸

一、项目概要：

该项目位于重庆市，是一个多层生物制药工厂建筑项目，地上2层，总建筑面积11480.05m2，建筑占地面积为8094.95m2。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，制冷、排烟、通风系统原理图，空调系统原理图，空调通风设备安装示意图，一层风口平面图，空调送风风管平面图，通风、排烟风管平面图，空调回风风管平面图，调管线平面图等...

二、空调系统：

1.冷热源：采用螺杆式冷水机组，多联机系统或分体空调...

2.风系统：所有净化空调系统空气处理流程均：新风与回风混合->初级过滤->热湿处理->风机输送->中效过滤->风道至高效送风口->室内->下部回风口->回空调机组。成品库采用风管式分体机组，顶送顶回...

3.水系统：采用一次泵闭式系统...

三、 通风防排烟 系统：

通风系统：

机械通风系统的启停控制。风机运行状态显示，故障报警...

防排烟系统：

本建筑为丙类厂房，首先与建筑 专业配合 ，对房间面积超过300m2的地上房间设置面积不小于该房间面积2%的可开启外窗进行自然排烟。对于不满足自然排烟的房间，设置机械排烟，部分区域的排烟补风采用自然补风，不满足自然补风的房间，设置机械补风系统。补风按不小于排烟量的50%设计，火灾时自动开启排烟风机及对应补风机，实施排烟...

图纸展示：

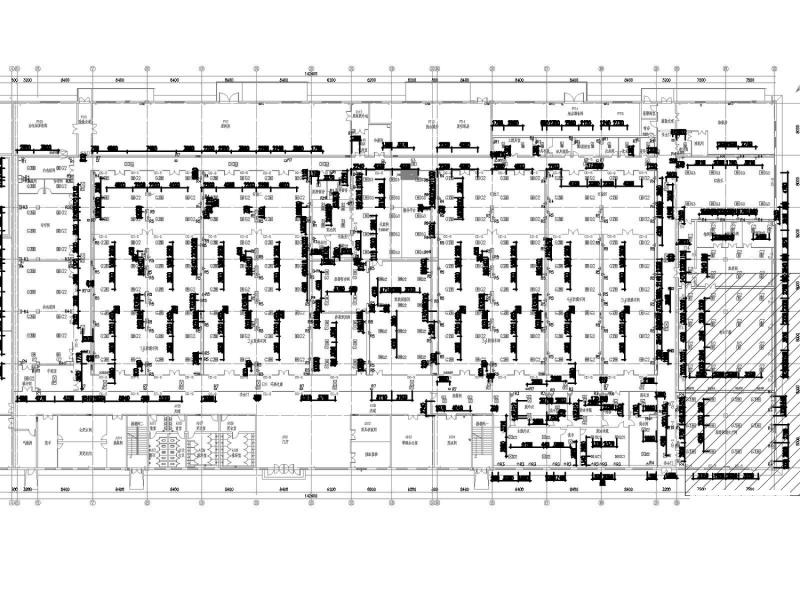

一层风口平面图

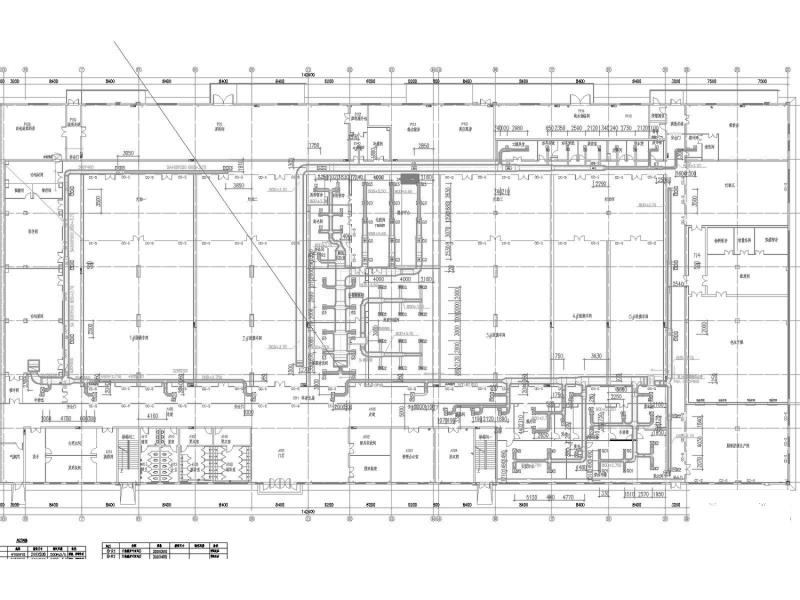

一层空调送风风管平面图（一）

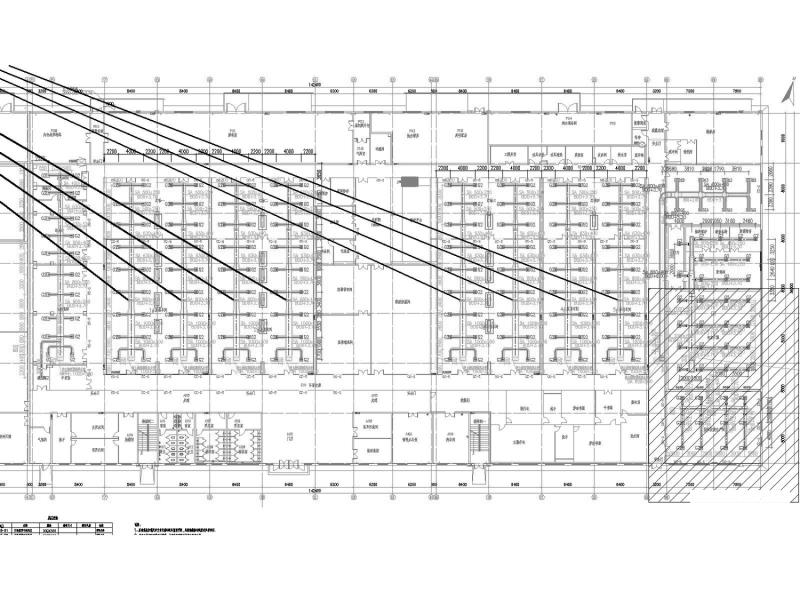

一层空调送风风管平面图（二）

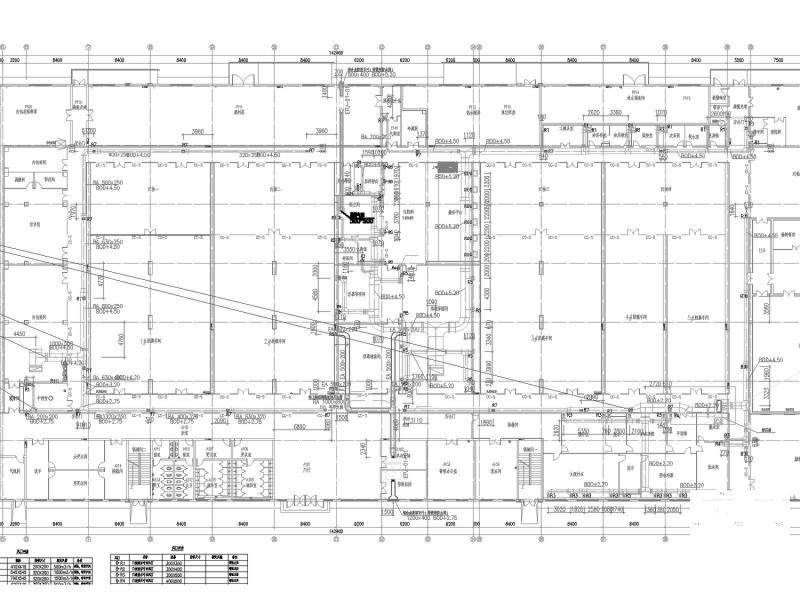

一层空调回风风管平面图（二）

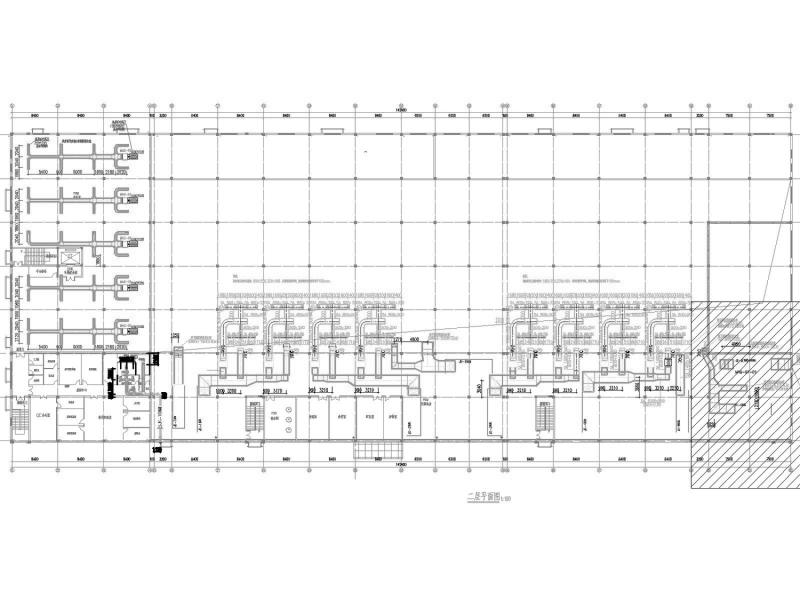

二层空调送风风管平面图

二层空调风管平面图
