4层医院影像楼空调通风防排烟系统设计施工CAD图纸

附件详情

一、项目概要:
项目为医院影像楼,地上4层...
二、空调系统:
1.全中央空调,空气-水系统。
2.冷水系统:双管制、水平同程的闭式系统,冷水采用闭式机械循环系统...

图纸共18张。

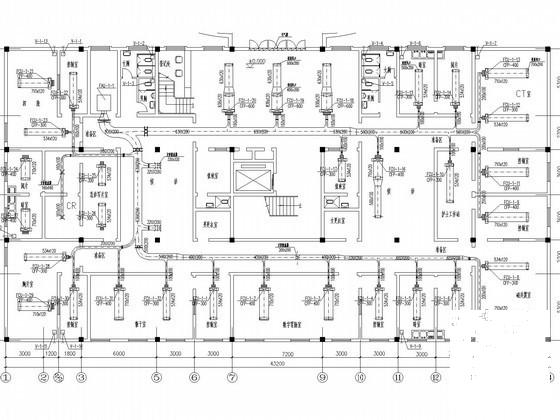

空调平面图

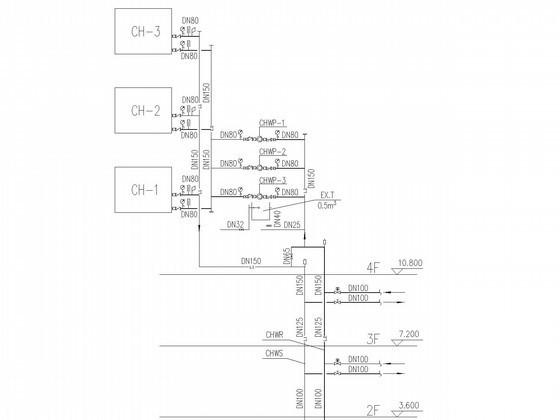

空调冷水流程图

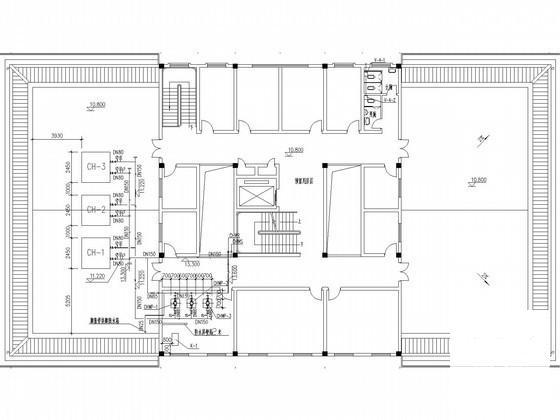

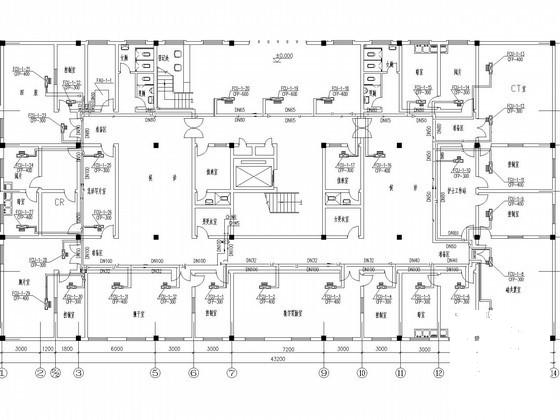

空调水管平面图
