62000平米27层综合楼空调和通风防排烟CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:62000平方米
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风

附件详情

该项目为综合楼,主楼地上27层,地下1层,高99.80米;辅楼地上3层,总建筑面积62000平方米。暖通设计主要内容有:大楼集中空调和 通风防排烟
该项目采用直接蒸发式机组加全热换气机的空调方案。办公室、中小会议室、大厅、小餐厅等采用变流量冷媒变频控制系统;宴会厅、主会议厅、食堂等大空间场合采用非变频系统。大厅、主会议厅、宴会厅、政务超市等采用顶送下回系统,采用电动旋流风口以保证冬夏季的送风工况。办公室、中小会议室、小餐厅等采用顶送顶回系统,以天花板卡式嵌入型为主。
水泵房、地下库房均设送、排风系统。送风换气次数为5次/时,排风换气次数为6次/时。配电房设机械送、排风系统。通风量根据变压器的最高排风温度不超过45℃计算。防烟楼梯间和电梯合用前室设正压送风系统。防烟楼梯间每三层设一个送风口;电梯合用前室每层设一个送风口。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

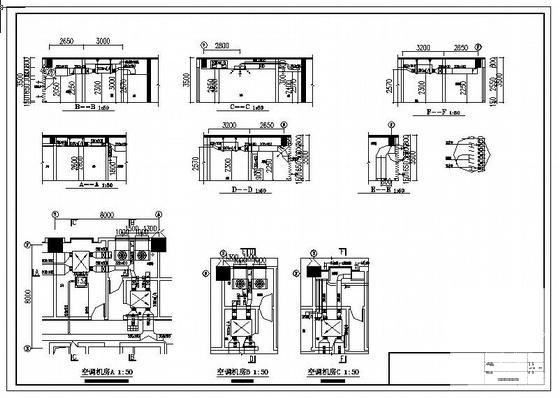

  • 空调通风防排烟 - 1
    空调通风防排烟 - 1

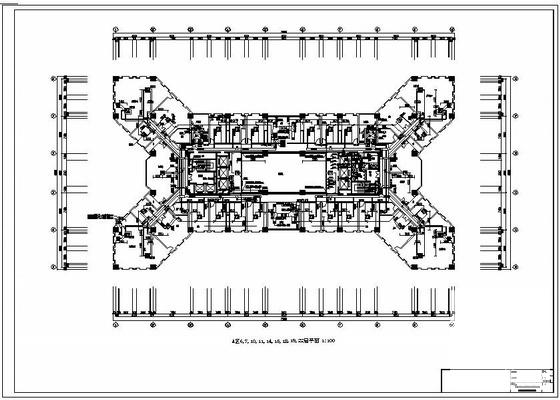

  • 空调通风防排烟 - 2
    空调通风防排烟 - 2

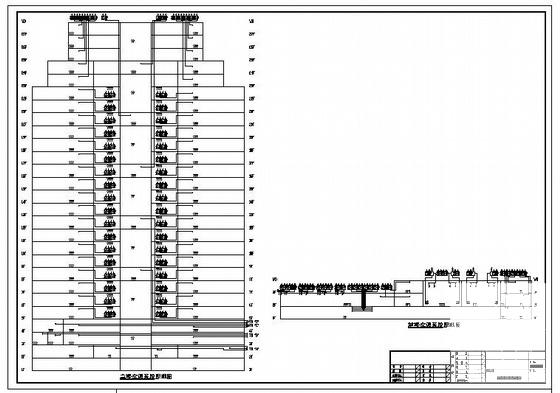

  • 空调通风防排烟 - 3
    空调通风防排烟 - 3
以上是部分截图,请下载附件后查看完整高清内容
