12层电气综合楼通风防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:12层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统

附件详情

  • 设计施工说明
  • VRV空调设计施工说明设计及施工说明
  • 暖通施工大样参考图
  • 地下室 通风防排烟 平面

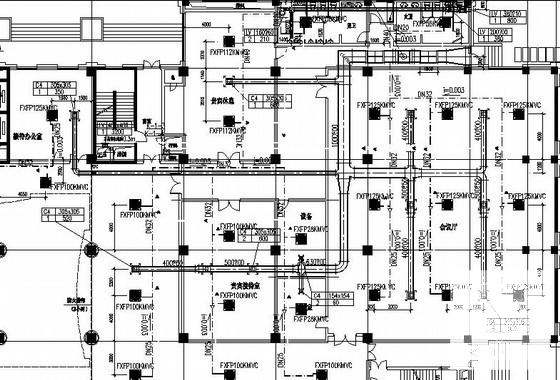

  • 地上层通风空调防排烟平面图
  • ......

附件详情

资料介绍:
一、项目概况:
本项目为电气制造商公司电气综合楼项目,楼内包含地下停车库、会议室、办公室、车间等。设计范围包括:地下停车库的通风排烟系统设计;大楼防排烟系统设计;各设备用房、卫生间的机械通风系统设计...
二、资料内容:
空调系统:
根据项目需求,空调形式选择变冷媒流量空调系统。新风系统采用管道风机,经初效过滤后送风室内,由空调室内机承担新风冷/热负荷。
通风系统:
地下停车库设置机械排风系统,由排烟系统兼用,由车道入口自然进风,设计通风换气次数6次/h,排风经由竖井至屋顶高位排放。水泵房换气次数6次/h,为机械排风,自然进风方式,排风通过坚井在一层排至室外。变配电间通风量根据电气专业提供的设备发热量确定,采用机械排风,自然进风方式。
防排烟系统:
地下汽车库设置机械排烟系统,设计排烟量为6次/h换气量,采用车道入口自然补风。地下走道与地上各层超过20米的内走道均设置机械排烟系统,排烟量按照60CMH/m2设计,烟气经由排烟竖井在屋顶高位排放......

,图纸共19张。

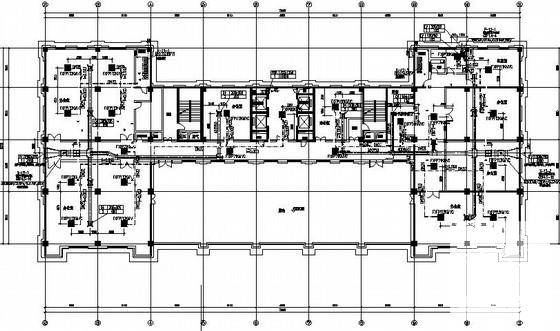

十二层通风防排烟平面图

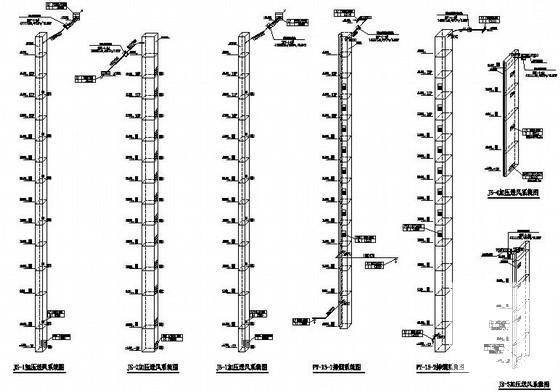

加压送风系统图

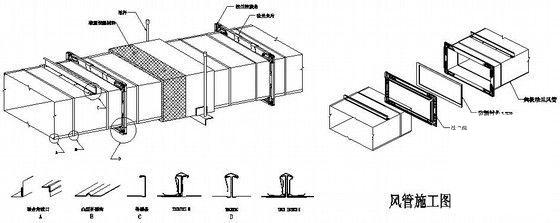

风管施工图

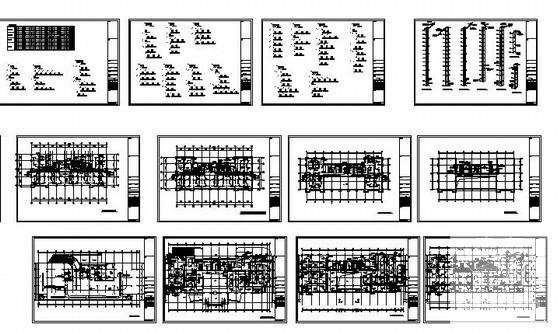

系统施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 综合楼系统电气 - 1
    综合楼系统电气 - 1
  • 综合楼系统电气 - 2
    综合楼系统电气 - 2
  • 综合楼系统电气 - 3
    综合楼系统电气 - 3
  • 综合楼系统电气 - 4
    综合楼系统电气 - 4
  • 综合楼系统电气 - 5
    综合楼系统电气 - 5
以上是部分截图,请下载附件后查看完整高清内容
