11373.12平米13层综合楼通风及防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑高度类型:高层建筑
  • 建筑设计面积:11373.12平方米
  • 地上层数:13层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 空调与通风设计施工总说明
  • 主要设备一览表
  • 空调水系统原理图
  • 通风平面图
  • 通风空调平面图
  • 卫生间通风管道平面图
  • 空调水管平面图
  • 膨胀水箱大样图
  • 安装大样图
  • ...

附件详情

一、项目概要:
工程位于广东省,为一高层综合楼,地下一层,地上十三层,一至三层为商业,四层以上为客房。总建筑面积约为11373.12平方米...
二、通风系统:
1.发电机房设置工艺通风及机房通风换气系统。
2.通讯机房、电子计算机房等通风换气次数不小于每小时5次...
三、防排烟系统:
1. 电气设备 用房和发电机房采用气体灭火方式,故此房间无需消防排烟系统。
2.地上楼梯间采用机械加压送风的防烟措施,加压送风机分别设置在一层和地下室。楼梯间的余压值为30~50Pa...

图纸共34张。


通风空调平面图

通风平面图

空调水系统原理图

卫生间通风管道平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

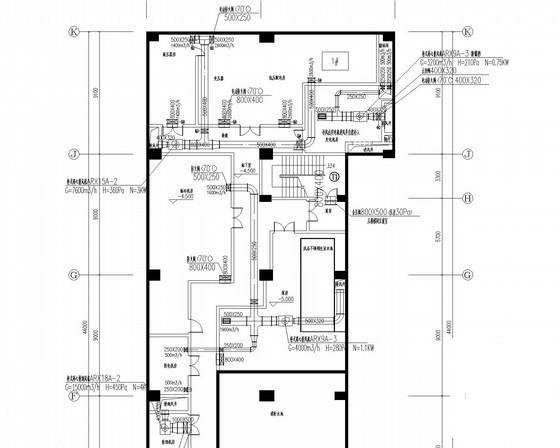

  • 综合楼防排烟 - 1
    综合楼防排烟 - 1

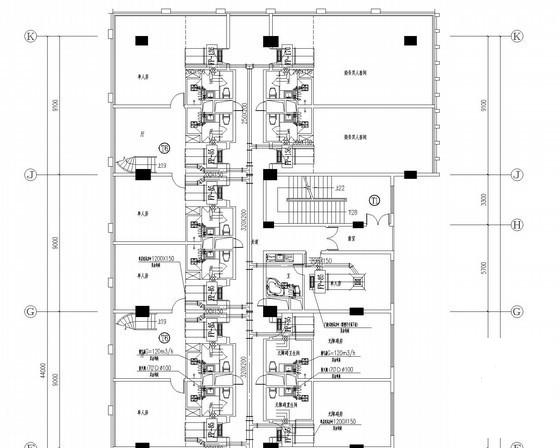

  • 综合楼防排烟 - 2
    综合楼防排烟 - 2

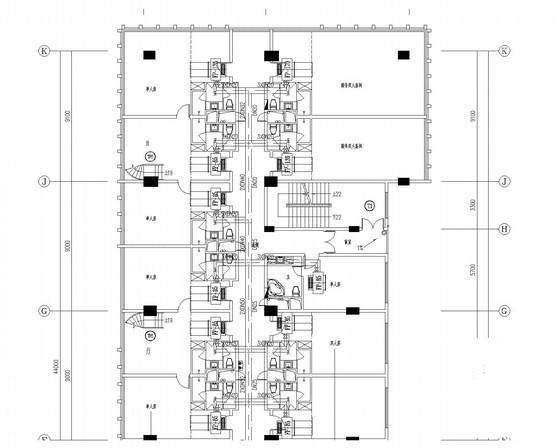

  • 综合楼防排烟 - 3
    综合楼防排烟 - 3

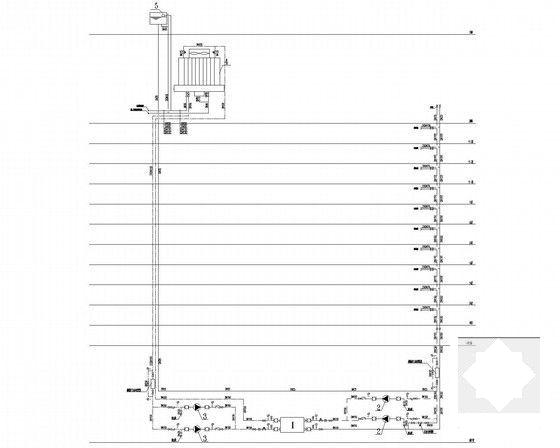

  • 综合楼防排烟 - 4
    综合楼防排烟 - 4

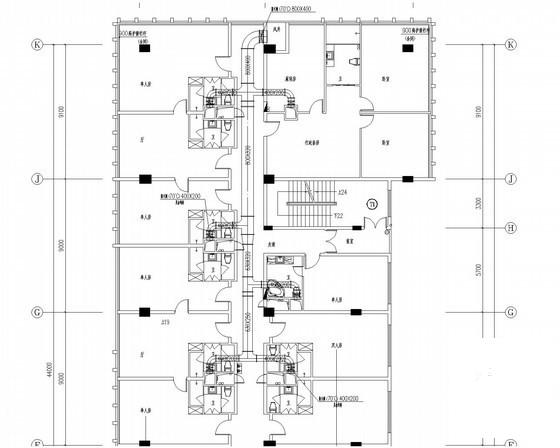

  • 综合楼防排烟 - 5
    综合楼防排烟 - 5
以上是部分截图,请下载附件后查看完整高清内容
