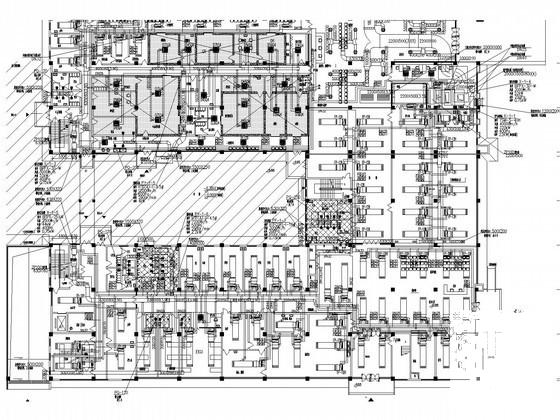

32762平米16层门诊医技病房楼空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
该项目为门诊医技大楼。总建筑设计面积：32762平米，建筑层数，地上16层，地下1层...
二、冷热源：
1.直燃溴化锂机房
2.采用两台风冷热泵机组
3.医技用房单独设置风冷多联机系统...

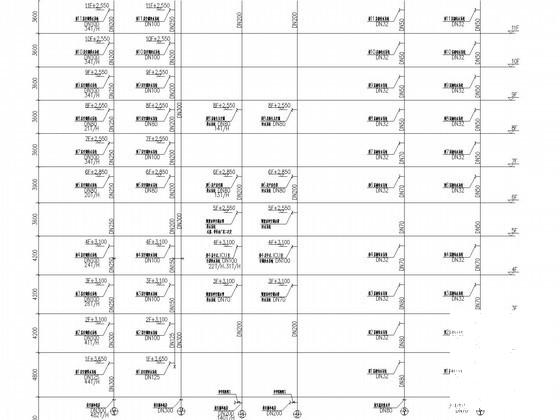

三、空调系统：
1.空调水系统采用两管制。
2.裙房空调冷热水系统水平主干线采用同程式，竖向立管采用异程式。
3.冷冻水采用一次泵变流量系统。
4.小空间采用风机盘管加新风系统；大厅采用全空气系统...

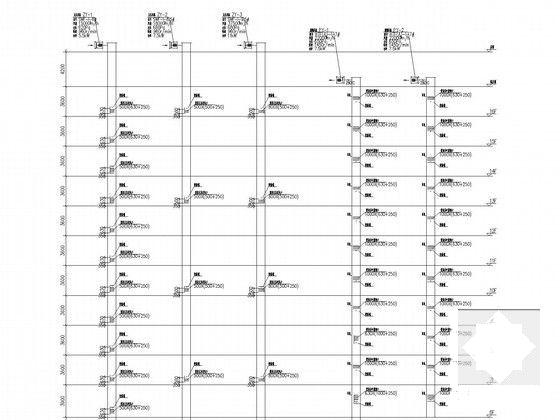

四、防排烟系统：

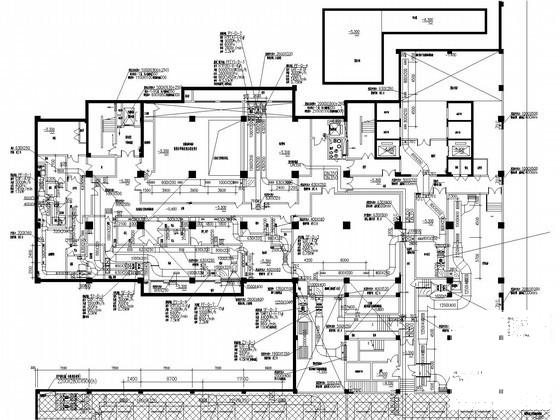

1.地下车库设置机械排风兼排烟系统。按换气次数6次/小时计算机械排烟量，车道自然补风。
2.不满足自然排烟要求的内走道设机械排烟系统，排烟量按防烟分区60m3/h*m2计算。
3.门诊大厅中庭、扶梯上空设机械排烟系统，体积小于17000M3/H，排烟量按换气次数6次/H计算...

图纸共40张。
