45000平米5层医院门诊医技大楼空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:45000平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:河南

附件详情

一、项目概要:

该项目位于河南省,是一个医院新院门诊医技大楼建筑,总建筑面积45000m2,分为5层,建筑总高度23.4m。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风及排烟平面图,空调水系统平面图,空调总干管水系统平面图,立管空调水系统图,排烟系统原理图等...

二、空调系统:

1.风系统:采用低速单风道全空气空调系统,风机盘管加新风系统...

2.水系统:采用两管制一次泵变流量水平同程和垂直异程式系统系统...

三、通风排烟系统:

1、内走道均满足自然排烟要求,故采用自然排烟.
2、对于一层~五层的候诊厅,医技大厅、药房等面积超过100m2,同时人员较多的场所设通风兼排烟系统,每层设电动排烟风口,排烟口顶贴楼板底或吊顶底安装.且距防烟分区最远点的水平距离不超过30m,排烟量按最大防烟分区面积每平方米不小于120m3/h计算,排烟时采用自然补风;平时通风时,排风量按新风量110%计算,以保证房间负压.当排烟量大于通风量时采用双速风机,平时低速运行用于通风,火灾时由消防控制中心控制高速运行用于排烟,排烟系统与排风系统风量相同时,不须用切换装置即可满足排烟要求...

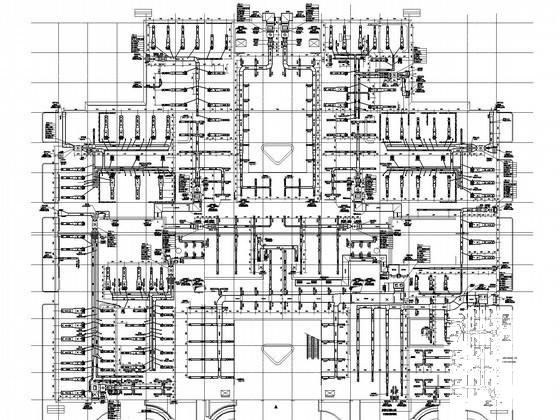

二层空调、通风及排烟平面图

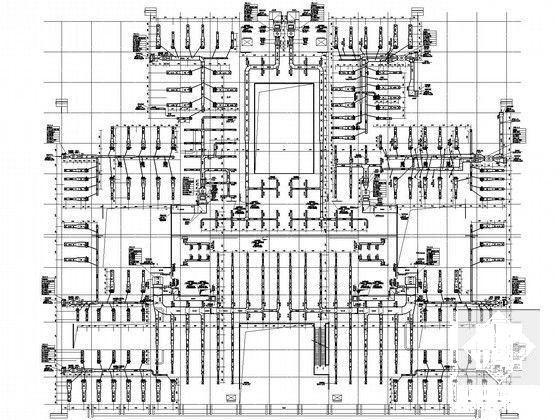

三层空调、通风及排烟平面图

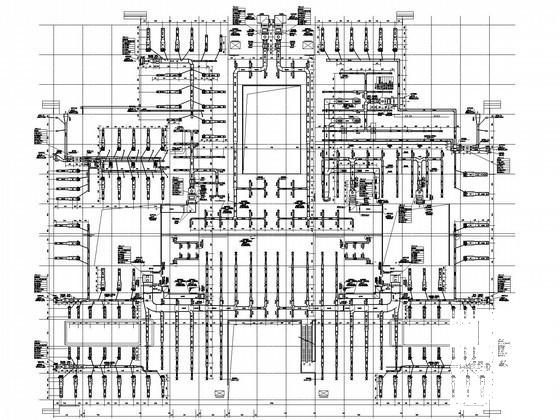

五层空调、通风及排烟平面图

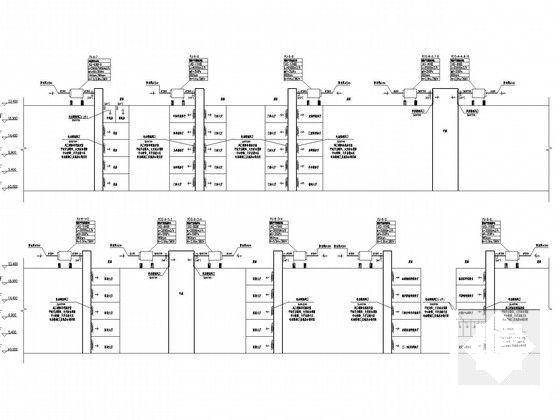

排烟系统原理图

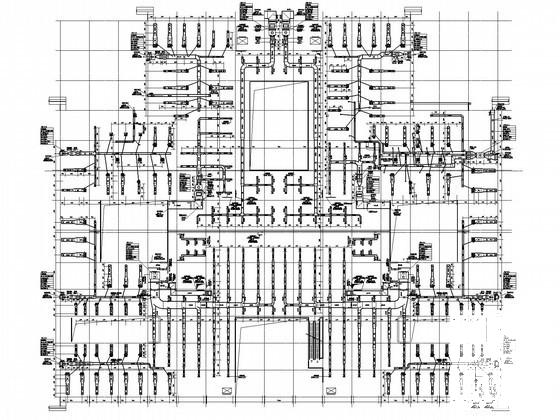

四层空调、通风及排烟平面图
