58191.16平米31层综合楼空调及通风系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:58191.16平方米
  • 地上层数:31层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:76张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:异程式,开式,闭式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 空调、通风工程施工图设计总说明
  • 主要设备材料表
  • 加压送风系统示意图
  • 多联机空调系统示意图
  • 空调水系统示意图
  • 防排烟平面图
  • 空调水管平面图
  • 防排烟及空调水管平面图
  • 空调机房大样图
  • 冷却塔布置大样图
  • 采暖空调循环水系统定压
  • 人防设计图
  • ...

附件详情

一、项目概要:
项目位于广东省深圳市,为一综合楼建筑,地下3层,地上31层,总建筑面积58191.16 m2,建筑高度为134.3m...
二、冷热源:
选用水冷螺杆式冷水机组及风冷热泵机组...
三、空调系统:
1.冷水系统采用密闭式机械循环,冷水竖管采用异程两管制。
2.冷却水系统采用开式机械循环。
3.1~5F商业采用薄型吊顶式风柜。14、16~21层酒店,采用风机盘管加新风系统,其他房间,采用多联机室内机加新风系统...
四、通风排烟系统:
1.汽车库通风系统换气次数为5次/时,与排烟系统合用。
2.制冷机房换气次数为排风量的85%,12次/h为事故排风。
3水泵房换气次数为拍风凉的85%,与排烟系统合用...

图纸共76张。

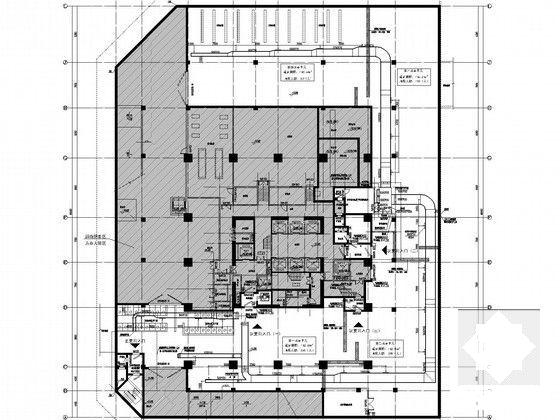

地下非战时通风平面图

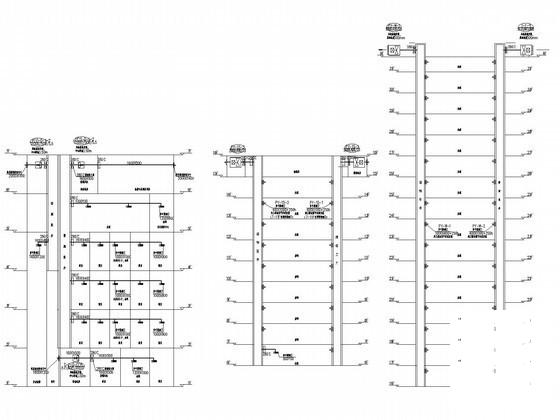

地上排烟系统示意图

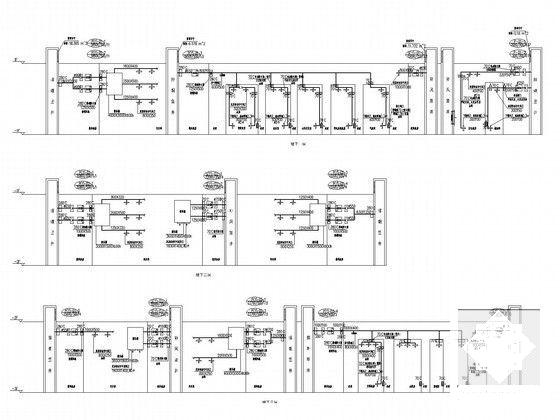

地下室通风及防排烟示意图

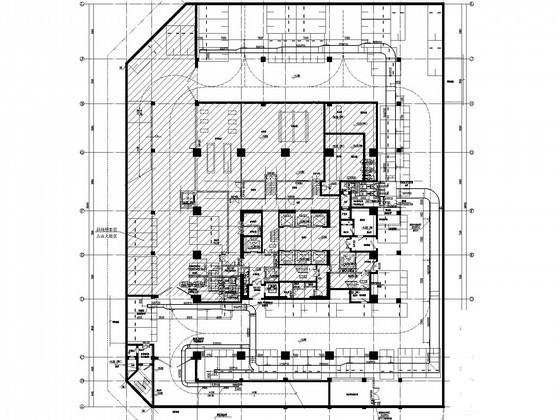

地下战时通风平面图

顶层空调及通风平面图

多联机空调系统示意图

人防通风预埋管平面图

首层防排烟平面图

首层空调及通风平面图

屋顶防排烟平面图

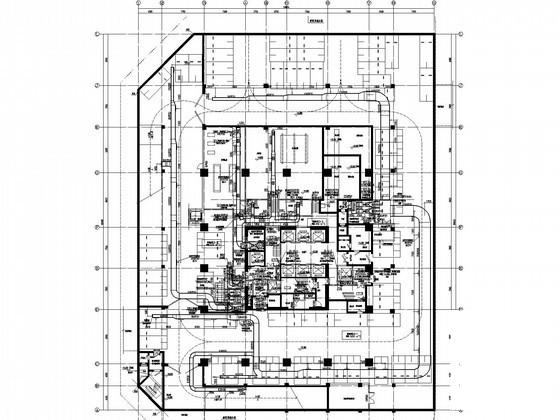

地下三层水管平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 综合楼空调设计 - 1
    综合楼空调设计 - 1
  • 综合楼空调设计 - 2
    综合楼空调设计 - 2
  • 综合楼空调设计 - 3
    综合楼空调设计 - 3
  • 综合楼空调设计 - 4
    综合楼空调设计 - 4
  • 综合楼空调设计 - 5
    综合楼空调设计 - 5
  • 综合楼空调设计 - 6
    综合楼空调设计 - 6
  • 综合楼空调设计 - 7
    综合楼空调设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
综合楼空调设计下载
