14375平米9层防疫大楼空调通风及防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14374.8平方米
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江苏

一、项目概要:
该项目位于江苏省,是高层动物疫病预防控制中心大楼建筑项目,地上9层,地下1层,总建筑面积14374.8m2,建筑高度为38.4m。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例, 通风防排烟 布置平面图,空调布置平面图,通风布置平面图,空调冷媒管布置平面图,机房层平面图,空调系统流程图,机组、机房安装大样剖面图,前室正压送风系统原理图,管道、阀门安装大样图,空调室外机基础剖面图等...

二、空调系统:
采用变频VRV中央空调系统+新风系统,每层走道上方内设置新风处理机组,向房间送新风...

三、通风防排烟设计:
机械通风系统,各个场所换气次数见设计施工说明。
防排烟系统:不具备自然排烟条件的前室及合用前室送风(楼梯间满足自然排烟)室和合用前室设置加压送风系统。每层均设有电动加压风口, 当发生火警时, 由消防中心控制着火层电动加压风口开启, 同时使加压风机工作, 进行加压送风...

图纸展示:

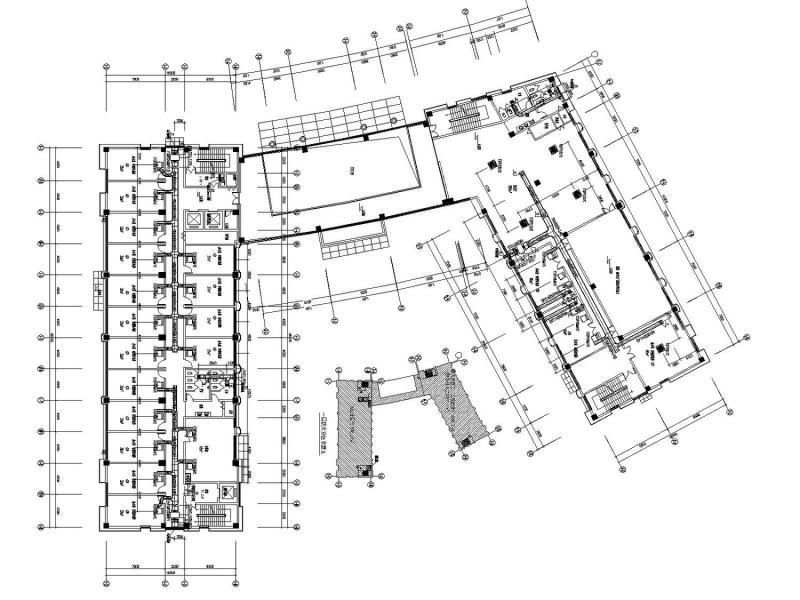

一层空调布置平面图

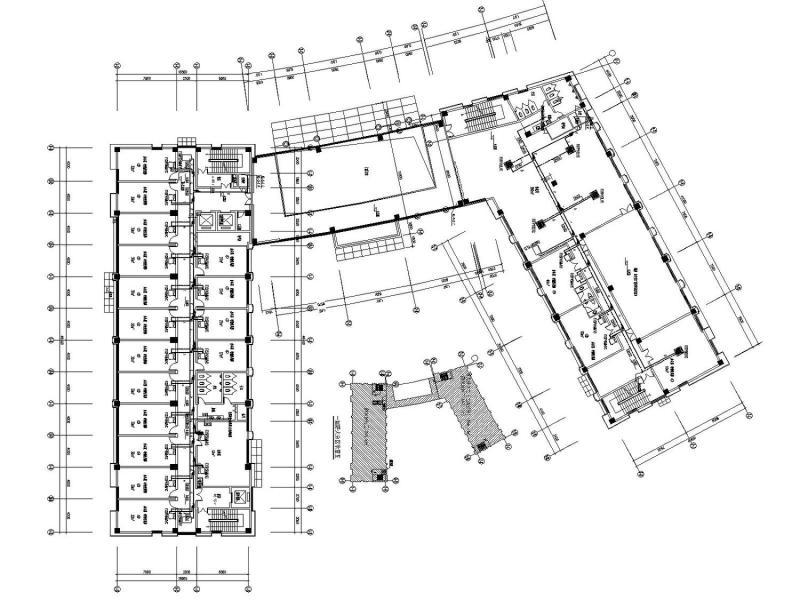

一层空调冷媒管布置平面图

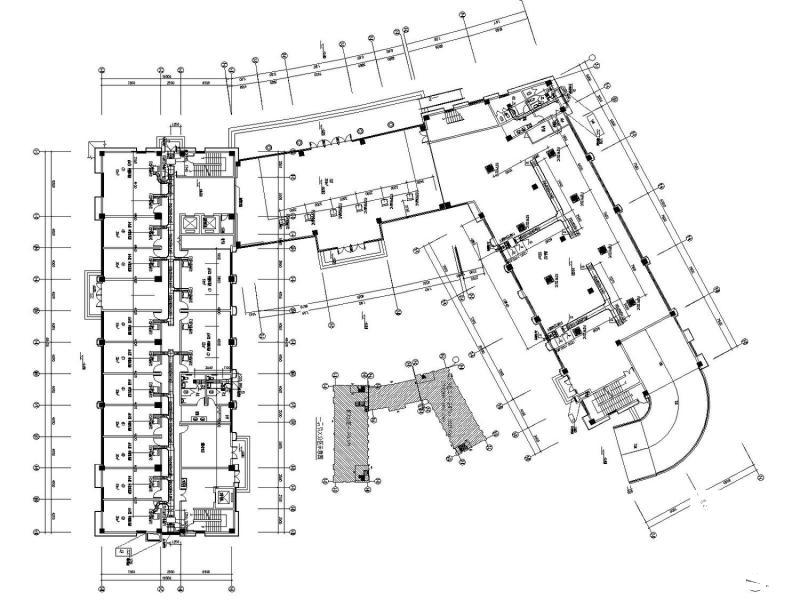

二层空调布置平面图

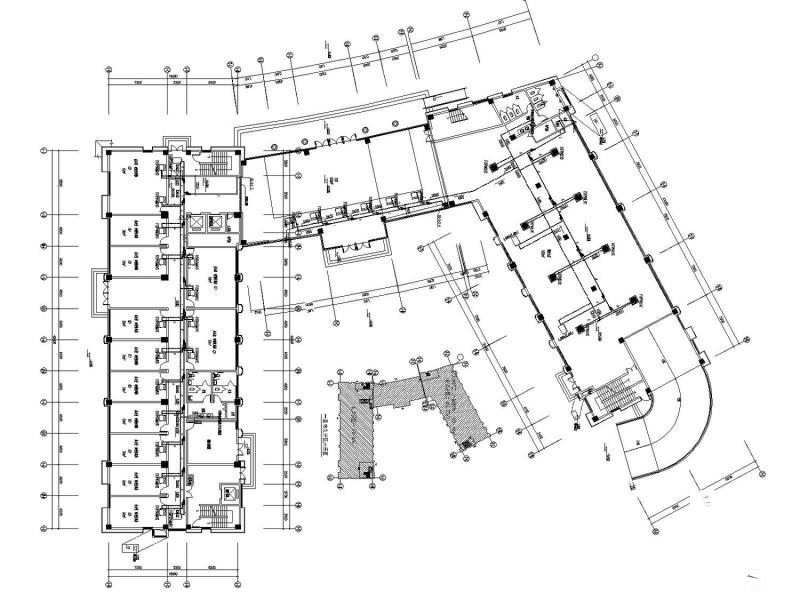

二层空调冷媒管布置平面图

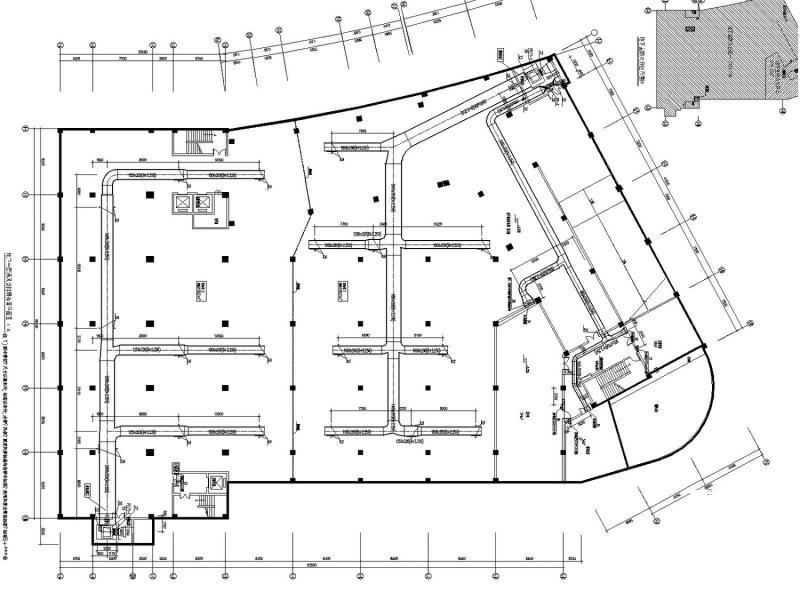

地下一层通风防排烟布置平面图
空调系统流程图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大楼空调系统 - 1
    大楼空调系统 - 1
  • 大楼空调系统 - 2
    大楼空调系统 - 2
  • 大楼空调系统 - 3
    大楼空调系统 - 3
  • 大楼空调系统 - 4
    大楼空调系统 - 4
  • 大楼空调系统 - 5
    大楼空调系统 - 5
  • 大楼空调系统 - 6
    大楼空调系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
大楼空调系统下载
